Wie beurteilt man das Gehäuse von Stoßwellentherapiegeräten auf Korrosionsbeständigkeit und einfache Reinigung?

Wenn unser Ingenieurteam Stoßwellentherapiegeräte entwickelt, hören wir ständig die gleiche Sorge von Klinikbesitzern: “Wie lange hält diese Maschine, bevor das Gehäuse zu korrodieren beginnt?” Das ist eine berechtigte Sorge. Medizinische Desinfektionsmittel sind aggressiv. Tägliche Reinigungsroutinen belasten Oberflächen ständig Salzsprühtest ¹. Und eine Maschine, die nach sechs Monaten abgenutzt aussieht, schädigt Ihren Markenruf.

Um das Gehäuse einer Stoßwellentherapiemaschine effektiv zu bewerten, sollten Sie die Materialzusammensetzung prüfen, Zertifizierungen für Korrosionstests wie ASTM B117 Salzsprühtests verifizieren, auf modulare Demontagefunktionen achten und die Kompatibilität mit gängigen medizinischen Desinfektionsmitteln bestätigen. Achten Sie auf glatte, nicht poröse Oberflächen und austauschbare Dichtungen, die die Lebensdauer verlängern.

In diesem Leitfaden erläutern wir die genauen Kriterien, die unser Qualitätskontrollteam bei der Prüfung von Gehäusematerialien anwendet Wasserstoffperoxid ². Sie erfahren, welche Fragen Sie Lieferanten stellen sollten und wie Sie Designmerkmale erkennen, die professionelle Geräte von preiswerten Alternativen unterscheiden.

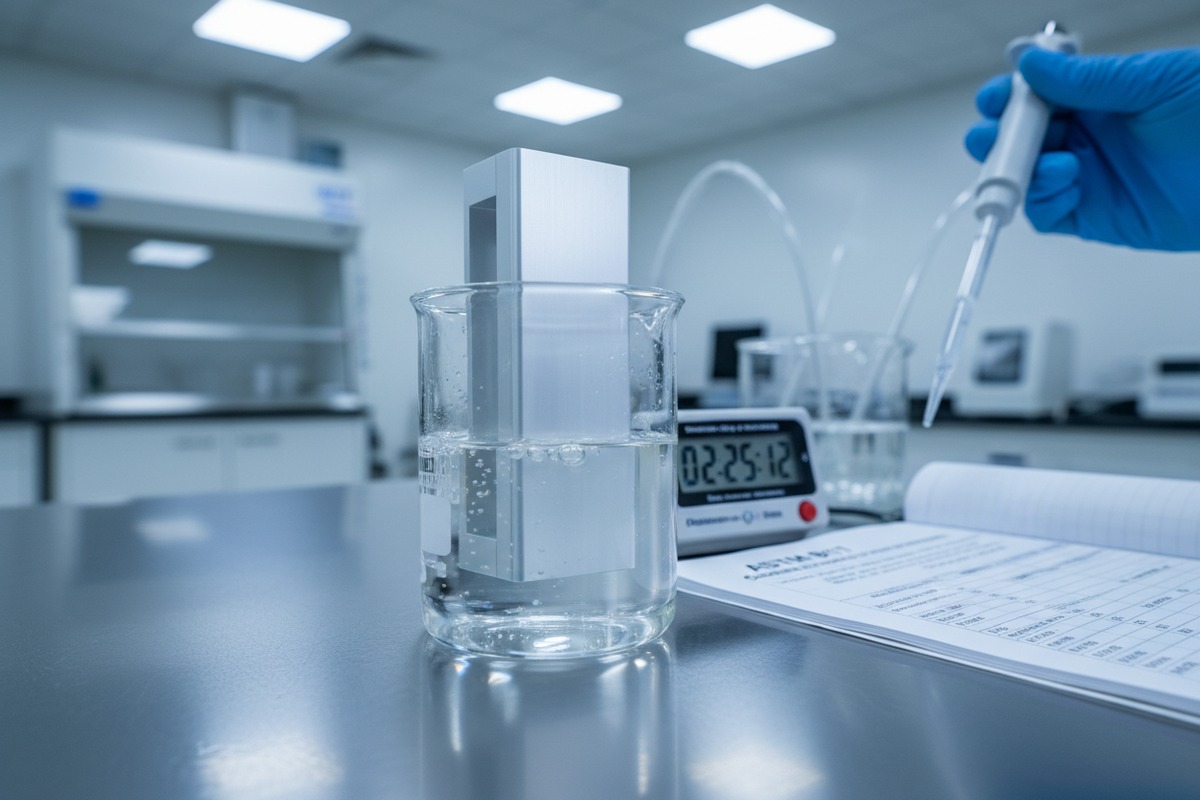

Wie kann ich überprüfen, ob die Gehäusematerialien Korrosion durch medizinische Desinfektionsmittel widerstehen?

Unser Labor führt jedes Mal Kompatibilitätstests durch, wenn wir ein neues Desinfektionsmittel in unser Testprotokoll aufnehmen Biokompatibilität ³. Die Ergebnisse überraschen oft selbst erfahrene Ingenieure. Einige Materialien, die haltbar erscheinen, versagen innerhalb weniger Wochen nach Kontakt mit bestimmten chlorhaltigen Reinigern.

Zur Überprüfung der Korrosionsbeständigkeit fordern Sie Dokumentationen von Salzsprühnebelprüfungen (gemäß ASTM B117-Standard), Ergebnissen von Tauchtests in gängigen Desinfektionsmitteln wie quartären Ammoniumverbindungen und Wasserstoffperoxid sowie Materialzertifizierungen, die die Biokompatibilität gemäß ISO 10993 belegen, an. Hersteller sollten spezifische Daten zur Expositionsdauer bereitstellen.

Verständnis der Materialoptionen

Das von Ihnen gewählte Gehäusematerial bestimmt alles. Gehäuse für medizinische Geräte fallen typischerweise in drei Hauptkategorien: Metalle, Polymere und Verbundwerkstoffe. Jede hat deutliche Vor- und Nachteile bei der Exposition gegenüber Desinfektionsmitteln.

Aluminium bleibt wegen seiner leichten Eigenschaften beliebt. Unsere Produktionslinie verwendet eloxiertem Aluminium ⁴ für viele Applikatorgehäuse. Der Anodisierungsprozess erzeugt eine schützende Oxidschicht ⁵ , die Oxidation widersteht. Rohes Aluminium korrodiert jedoch in feuchten Umgebungen schnell. Fragen Sie immer, ob das Aluminium behandelt wurde und mit welchem Verfahren.

Edelstahl bietet überlegene Korrosionsbeständigkeit ⁶ aber erhöht Gewicht und Kosten. Edelstahl der Güteklasse 316L zeigt eine gute Leistung gegenüber den meisten medizinischen Desinfektionsmitteln. Er wird häufig in stark beanspruchten Bereichen wie Handstückverbindungen eingesetzt.

Medizinische Kunststoffe wie PC, ABS und PC/ABS-Mischungen bieten gute chemische Beständigkeit ⁷ zu geringeren Kosten. Sie korrodieren nicht im herkömmlichen Sinne, können aber bei wiederholter Einwirkung von Desinfektionsmitteln Risse bekommen, sich verfärben oder spröde werden.

Wichtige Tests, die Sie anfordern sollten

Desinfektionsmittel-Kompatibilitätsmatrix

Nicht alle Desinfektionsmittel interagieren auf die gleiche Weise mit allen Materialien. Wenn wir neue Gehäusedesigns testen, setzen wir Proben den gängigsten Klinikdesinfektionsmitteln aus und dokumentieren alle Veränderungen.

Fragen Sie Ihren Lieferanten nach spezifischer Kompatibilitätsdokumentation. Wenn er keine Testdaten für gängige Desinfektionsmittel liefern kann, betrachten Sie dies als Warnsignal.

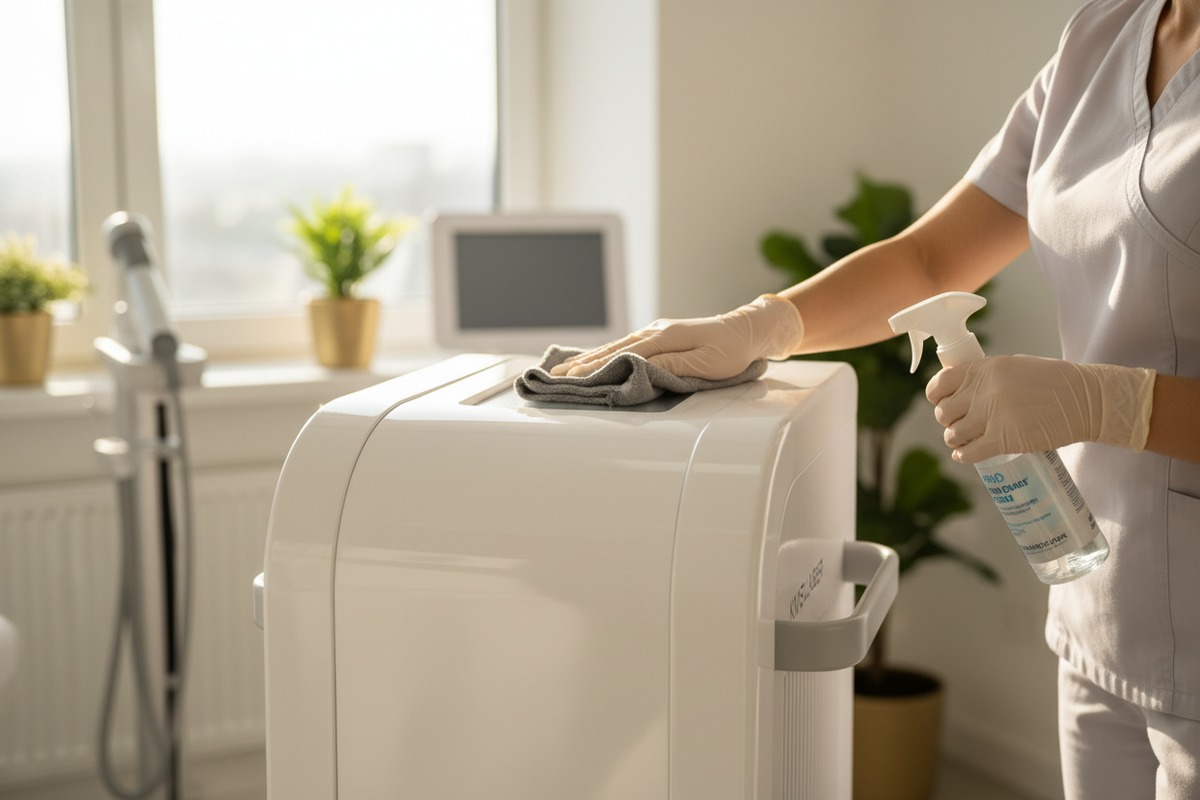

Auf welche Designmerkmale sollte ich achten, um sicherzustellen, dass meine Kunden die Maschine zwischen den Behandlungen leicht reinigen können?

Während eines kürzlichen Fabrikbesuchs eines US-Distributors wiesen sie auf etwas Wichtiges hin. Ihre Klinik kunden verbrachten durchschnittlich zwölf Minuten mit der Reinigung jeder Maschine zwischen den Patienten. Schlechte Gehäusedesigns waren die Ursache. Versteckte Spalten fingen Gel ein. Komplexe Formen erschwerten das Abwischen.

Suchen Sie nach glatten, nicht porösen Oberflächen, modularen Komponenten, die sich werkzeuglos zerlegen lassen, versiegelten Tasten und Displays, abgerundeten Kanten ohne scharfe Ecken und austauschbaren O-Ringen und Dichtungen. Die besten Designs verfügen über bündig montierte Bedienelemente und minimieren Lücken, in denen sich Verunreinigungen ansammeln.

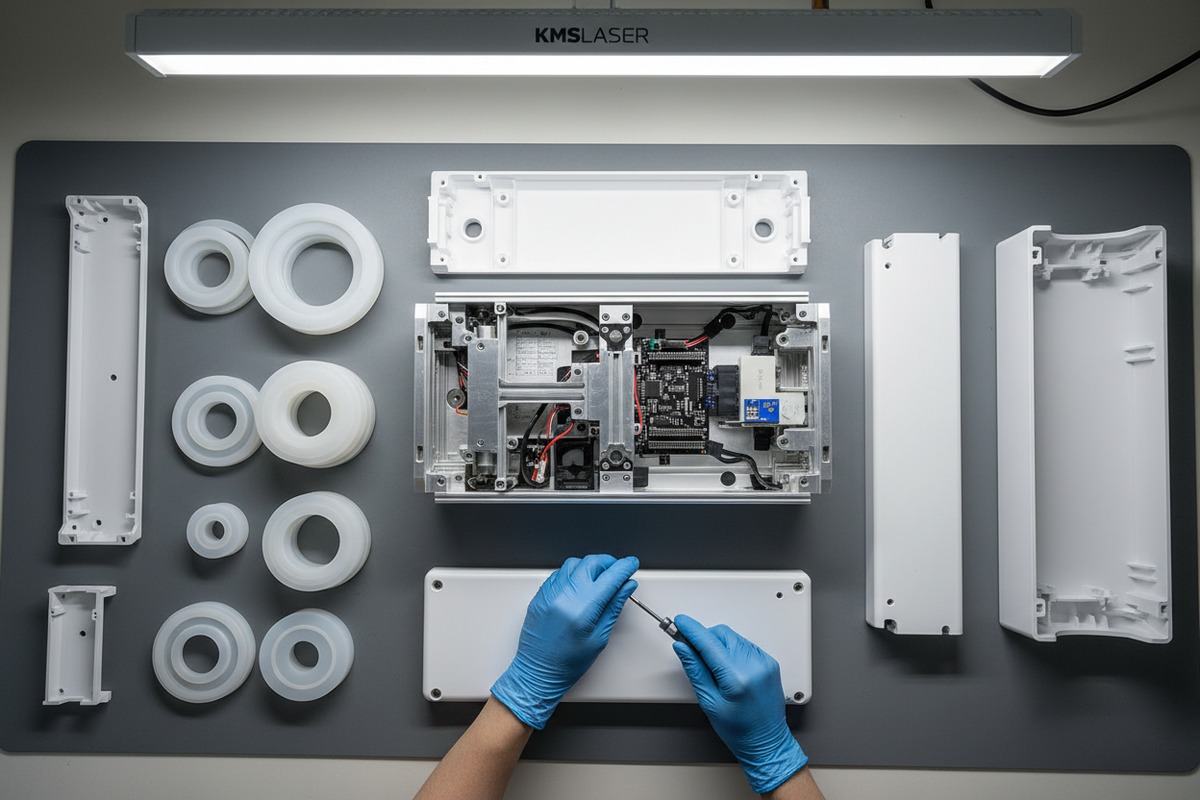

Der Vorteil des modularen Designs

Unsere Ingenieure haben vor Jahren eine wichtige Lektion gelernt. Integrierte Designs sehen elegant aus, schaffen aber Reinigungsalpträume. Modulare Designs ermöglichen es dem Personal, Komponenten zu trennen, versteckte Oberflächen zugänglich zu machen und verschlissene Teile einzeln auszutauschen.

Die besten Stoßwellentherapiegeräte verfügen über Handstücke, die sich vollständig vom Hauptgerät lösen lassen. Stoßtransmittierer sollten von Applikatoren abgeschraubt werden können. Interne Dichtungen sollten ohne Werksservice austauschbar sein.

Betrachten Sie den BTL-6000-Ansatz als Branchenbeispiel. Ihr Design umfasst Transmittierer, die Benutzer von Applikatoren entfernen, und O-Ringe gelten als Standardersatzteile. Diese Philosophie behandelt die Wartung als normale Benutzeraufgabe und nicht als außergewöhnliches Reparaturereignis.

Prinzipien der Oberflächengeometrie

Jede Rille, Naht und Ecke schafft eine potenzielle Kontaminationsfalle. Bei der Bewertung des Gehäusedesigns untersuchen Sie diese spezifischen Bereiche:

Bedienfelder: Sind die Tasten bündig mit der Oberfläche oder erhaben? Erhabene Tasten mit Lücken sammeln Flüssigkeit und Schmutz. Bündig montierte Touchpanels sind leichter sauber zu wischen.

Lüftungsöffnungen: Sind sie dort positioniert, wo Reinigungs sprühnebel oder Spritzer eindringen könnten? Einige Designs platzieren Lüftungsschlitze an der Unter- oder Rückseite, um das Kontaminationsrisiko zu verringern.

Handstückanschlüsse: Ist die Verbindung zwischen Handstück und Kabel glatt? Gerippte oder texturierte Verbindungen fangen Gelrückstände ein.

Anzeigebildschirme: Sind Kanten gegen Flüssigkeitseintritt abgedichtet? Unversiegelte Displays versagen schließlich durch Feuchtigkeitsschäden.

Checkliste für Reinigungszugänglichkeit

Verwenden Sie bei der Bewertung jeder Stoßwellenmaschine diesen systematischen Ansatz:

Die Rolle austauschbarer Dichtungen

O-Ringe und Dichtungen sind Verschleißteile. Sie komprimieren sich mit der Zeit. Sie absorbieren Reinigungschemikalien. Sie versagen schließlich. Eine gut konstruierte Maschine berücksichtigt diese Realität und macht den Dichtungswechsel einfach.

Unsere Standard-Wartungskits enthalten aus diesem Grund Ersatz-O-Ringe. Kliniken, die Dichtungen jährlich austauschen, haben deutlich weniger Kontaminationsprobleme als diejenigen, die diese Komponenten ignorieren.

Kann ich die Gehäuseoberfläche anpassen, um ein hochwertiges Aussehen zu erzielen und gleichzeitig meine Haltbarkeitsanforderungen zu erfüllen?

Eine europäische Markeninhaberin erzählte unserem Designteam einmal, dass ihre Kunden Geräte teilweise nach der Ästhetik auswählten. Die Maschine steht im Blickfeld der Patienten. Eine zerkratzte, matte Oberfläche deutet auf schlechte Pflege hin. Sie benötigte eine Oberfläche, die jahrelangem täglichen Gebrauch standhält.

Ja, Anpassungsoptionen umfassen Hochglanz-Pulverbeschichtung, matte Eloxaloberflächen, strukturierte Polymeroberflächen und keramikbasierte Beschichtungen, die kratzfest sind und gleichzeitig die visuelle Attraktivität erhalten. Jede Oberfläche bietet unterschiedliche Haltbarkeitseigenschaften, und Hersteller können spezifische Pantone-Farben für Markenkonsistenz anpassen.

Ästhetik und Funktion in Einklang bringen

Die von Ihnen gewählte Oberfläche beeinflusst sowohl das Aussehen als auch die Haltbarkeit. Hochglanzoberflächen zeigen Kratzer leichter als matte Oberflächen. Weiße Gehäuse zeigen Abriebspuren, verbergen aber Staub. Dunkle Farben kaschieren Kratzer, zeigen aber Fingerabdrücke.

Unser Herstellungsprozess bietet mehrere Standardoberflächenoptionen. Wir arbeiten auch mit Kunden an kundenspezifischen Farben und Texturen, wenn die Markenidentität eine bestimmte Ästhetik erfordert.

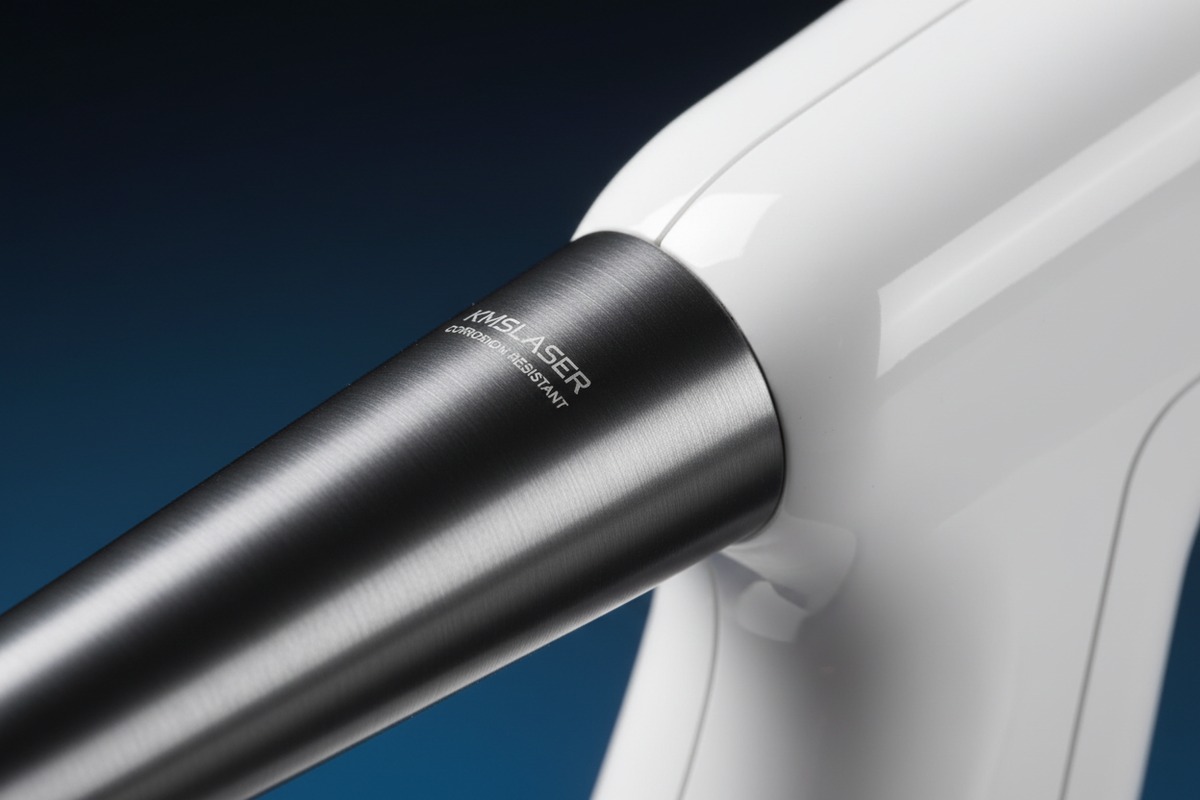

Oberflächentechnologien verstehen

Pulverbeschichtung bietet hervorragende Haltbarkeit und ermöglicht nahezu unbegrenzte Farboptionen. Der Prozess trägt trockenes Pulver elektrostatisch auf Metalloberflächen auf und härtet es dann durch Hitze zu einer harten Oberfläche aus. Pulverbeschichtung widersteht Abplatzungen besser als flüssige Farbe und bietet eine gute chemische Beständigkeit.

Eloxiertes Aluminium erzeugt eine integrale Oxidschicht, die Teil der Metalloberfläche wird. Farben dringen in diese Schicht ein, anstatt darauf zu liegen. Eloxierten Oberflächen widerstehen Verschleiß extrem gut, da die Farbe nicht abplatzen oder abblättern kann – sie kann nur durch Verschleiß durchdringen.

Hochglanz-Polymerformung erzeugt schlanke, moderne Erscheinungsbilder direkt während des Herstellungsprozesses. Die Oberflächenqualität hängt von der Qualität der Formoberfläche ab. Premium-Formen erzeugen spiegelnde Oberflächen ohne nachträgliche Bearbeitung.

Keramikbeschichtungen stellen die neueste Technologie in unserer Produktlinie dar. Diese Dünnschichtbeschichtungen bieten außergewöhnliche Härte und Kratzfestigkeit. Sie erhöhen die Kosten, liefern aber eine überlegene langfristige Erhaltung des Aussehens.

Oberflächenvergleich für Entscheidungsfindung

Praktische Überlegungen für Markeninhaber

Bei der Besprechung von Anpassungen mit unseren Kunden gehen wir auf mehrere praktische Faktoren ein:

Mindestbestellmengen: Kundenspezifische Oberflächen erfordern oft Mindestmengen, um die Einrichtungskosten zu rechtfertigen. Standardfarben werden schneller geliefert und sind günstiger.

Vorlaufzeit: Kundenspezifische Farben verlängern die Produktionszeiten. Planen Sie entsprechend für Produkteinführungen.

Reparierbarkeit: Können beschädigte Teile nachbearbeitet werden? Pulverbeschichtung ermöglicht lokale Reparaturen. Eloxieren erfordert eine vollständige Nachbehandlung.

Musterfreigabe: Genehmigen Sie immer physische Muster, bevor Sie sich auf Produktionsmengen festlegen. Computermonitore stellen das endgültige Aussehen nicht genau dar.

Wie testen Ihre Qualitätskontrollprozesse die langfristige Stabilität von Gehäusen gegen Abnutzung?

Unser Qualitätssicherungsteam führt sogenannte beschleunigte Lebenszyklustests durch. Wir komprimieren jahrelangen normalen Gebrauch in Wochen intensiver Tests. Ein Testzyklus unterzieht Gehäuse mehr Desinfektionsmittel-Wischvorgängen, als eine geschäftige Klinik in fünf Jahren durchführt. Die Ergebnisse decken Schwächen auf, die eine normale Inspektion niemals erkennen würde.

Qualitätskontrollprozesse sollten beschleunigte Alterungstests, thermische Zyklen zwischen extremen Temperaturen, wiederholte mechanische Belastungstests zur Simulation von Stürzen und Stößen, Zyklen chemischer Exposition und Oberflächenabriebtests umfassen. Fordern Sie von Ihrem Lieferanten Dokumentationen der Testprotokolle, Akzeptanzkriterien und Daten zur Ausfallrate an.

Beschleunigte Alterungsprotokolle

Realweltliche Bedingungen kombinieren gleichzeitig mehrere Stressfaktoren. Temperaturschwankungen. Luftfeuchtigkeit variiert. Chemikalien berühren Oberflächen. Benutzer lassen Geräte gelegentlich fallen. Effektive Tests replizieren diese kombinierten Belastungen.

Unser Standard-Alterungsprotokoll setzt Gehäusemuster zyklischen Bedingungen aus, die fünf Jahre klinischen Gebrauchs in etwa acht Wochen simulieren. Das Protokoll umfasst:

Thermisches Cycling: Wir wechseln in 24-Stunden-Zyklen zwischen -10°C und +55°C. Dieser Bereich entspricht Lager- und Transportbedingungen, denen Geräte während des Versands und der Lagerung im Lager ausgesetzt sind. Wiederholtes Cycling belastet Materialbindungen und Haftung der Beschichtung.

Feuchtigkeitseinwirkung: Längere Exposition bei 85% relativer Luftfeuchtigkeit deckt Feuchtigkeitsaufnahme und damit verbundene Degradation auf. Einige Materialien nehmen Feuchtigkeit allmählich auf, was zu Schwellungen, Verzug oder Ablösung der Beschichtung führt.

Chemisches Cycling: Tägliche Exposition gegenüber gängigen Desinfektionsmitteln in Konzentrationen, die dem klinischen Gebrauch entsprechen. Wir tragen Lösungen auf, lassen sie trocknen und wiederholen den Vorgang. Nach 500 Zyklen untersuchen wir die Oberflächen auf Veränderungen.

Mechanische Belastungstests

Geräte fallen herunter. Sie stoßen gegen Türrahmen. Mitarbeiter stellen schwere Gegenstände darauf. Mechanische Tests stellen sicher, dass Gehäuse normaler Handhabung standhalten.

Fallprüfung folgt IEC 60601-1-Protokollen ⁹ für medizinische elektrische Geräte. Geräte fallen aus vorgegebenen Höhen auf standardisierte Oberflächen. Wir prüfen auf Risse, Dellen und interne Schäden.

Schlagprüfung verwendet kalibrierte Pendelschläge, um Kollisionen während des Transports zu simulieren. Kritische Punkte sind Ecken, Kanten und hervorstehende Komponenten.

Kompressionstest verifiziert, dass Gehäuse beim Stapeln während Lagerung und Versand ohne Verformung standhalten.

Oberflächenhaltbarkeitsmetriken

Dokumentation, die Sie anfordern sollten

Professionelle Hersteller führen detaillierte Aufzeichnungen. Fragen Sie bei der Bewertung von Lieferanten nach:

Testberichte: Spezifische Dokumente, die Testbedingungen, Stichprobengrößen und Ergebnisse zeigen. Allgemeine Aussagen über "strenge Tests" bedeuten ohne Daten nichts.

Fehleranalyse: Wie reagiert der Hersteller, wenn Tests Probleme aufdecken? Ein systematischer Ansatz zur Identifizierung von Grundursachen zeigt ausgereifte Qualitätsprozesse.

Chargenrückverfolgbarkeit: Kann der Hersteller Ihre spezifischen Einheiten auf Materialchargen und Testergebnisse zurückführen? Diese Fähigkeit ist wichtig, wenn nach der Lieferung Probleme auftreten.

Kalibrierungsaufzeichnungen: Prüfgeräte müssen regelmäßig kalibriert werden. Nicht kalibrierte Geräte liefern bedeutungslose Ergebnisse.

Kontinuierliche Verbesserungsprozesse

Unser Qualitätsteam verfolgt Feldretouren und Kundenbeschwerden. Jedes gemeldete Gehäuseproblem fließt zurück in Design- und Testverbesserungen. Wir haben Beschichtungsspezifikationen geändert, Materiallieferanten gewechselt und problematische Komponenten basierend auf realem Feedback neu gestaltet.

Fragen Sie potenzielle Lieferanten nach ihrer Feedbackschleife. Wie beeinflussen Feldprobleme zukünftige Produkte? Hersteller, die Beschwerden als Benutzerfehler abtun, verbessern ihre Produkte selten.

Schlussfolgerung

Die Bewertung des Gehäuses von Stoßwellentherapiegeräten erfordert die Prüfung von Materialzertifizierungen, Prüfdokumentationen, Designmerkmalen und Qualitätskontrollprozessen. Das richtige Gehäuse schützt Ihre Investition und erhält Ihr Markenimage über Jahre des klinischen Einsatzes. Stellen Sie Lieferanten spezifische Fragen, fordern Sie Testdaten an und gehen Sie niemals Kompromisse bei der Haltbarkeit zugunsten kurzfristiger Kosteneinsparungen ein.
