كل عام، يقوم فريق الهندسة لدينا بفحص الوحدات المرتجعة من المشترين في الخارج 21 CFR 878.4685 1. أكثر الأعطال إثارة للقلق تتعلق بمشاكل الأسلاك. الكابلات الرخيصة غير المقاومة للحريق تخلق مخاطر حريق خطيرة. تتطلب مولدات الموجات الصدمية عالية الجهد مكونات دقيقة. سلك واحد سيئ يمكن أن يدمر سمعة علامتك التجارية بين عشية وضحاها.
للتحقق من الأسلاك الداخلية المقاومة للهب في أجهزة العلاج بالموجات الصدمية، يجب على المشترين طلب شهادات الامتثال لمعيار IEC 60601-1، وتقارير اختبار المواد UL 94 V-0، وعمليات تدقيق نظام الجودة ISO 13485، وصور الفحص قبل الشحن التي تُظهر علامات الكابل وجودة العزل من مورديهم المصنعين للمعدات الأصلية.
هذا الدليل يرشدك خلال الخطوات الدقيقة لحماية عملك. ستتعلم ما هي المستندات التي يجب طلبها، وكيفية اكتشاف العلامات الحمراء، وما تكشفه صور الفحص عن جودة الأسلاك.

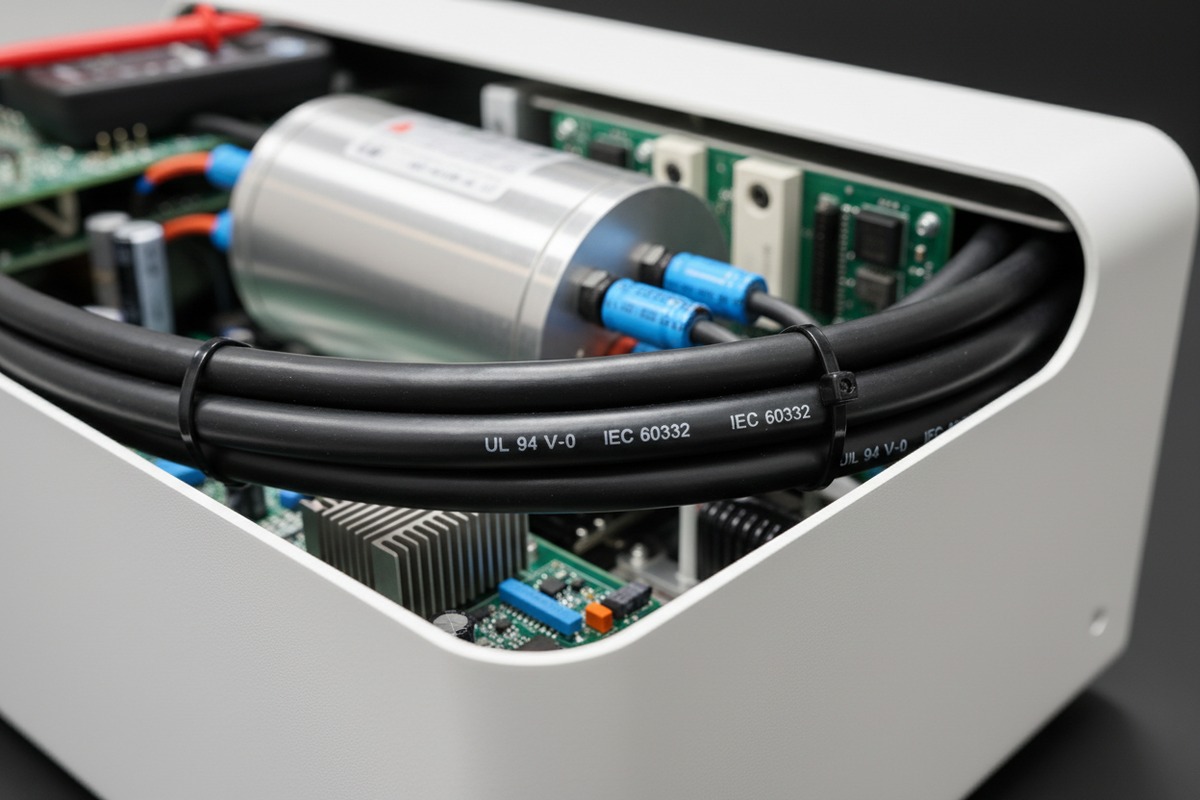

كيف يمكنني التأكد من أن الأسلاك الداخلية في أجهزة العلاج بالموجات الصدمية الخاصة بي تلبي معايير مقاومة اللهب الدولية؟
عندما تتعامل خطوط إنتاجنا مع مولدات الموجات الصدمية عالية الجهد، تصبح سلامة الأسلاك الأولوية القصوى. يثق العديد من المشترين في ادعاءات الموردين دون التحقق. هذا الخطأ يكلف الآلاف في عمليات الاستدعاء، ودعاوى المسؤولية، وتلف العلامة التجارية. فهم المعايير الدولية يحمي استثمارك.
يجب أن تتوافق الأسلاك الداخلية مع معيار IEC 60601-1 للسلامة الكهربائية الطبية ومعيار IEC 60332 لمقاومة انتشار اللهب. اطلب شهادات تُظهر تصنيف قابلية الاشتعال UL 94 V-0 لأغلفة الكابلات، وتأكد من أن المواد تلبي متطلبات السلامة الكيميائية RoHS و REACH لتطبيقات الأجهزة الطبية.
فهم المعايير الرئيسية
توجد المعايير الدولية لمنع الحرائق الكهربائية وحماية المرضى. معيار IEC 60601-1 2 يغطي جميع المعدات الكهربائية الطبية. يعالج العزل والتأريض ومقاومة اللهب. يضمن هذا المعيار بقاء الأجهزة آمنة حتى أثناء فشل المكونات.
إن سلسلة IEC 60332 3 تختبر على وجه التحديد قابلية اشتعال الكابلات. IEC 60332-1-2 تختبر الأسلاك الفردية. IEC 60332-3 تختبر الكابلات المجمعة في صواني عمودية. تحتوي آلات الموجات الصدمية على كابلات مجمعة متعددة بالقرب من مولدات الجهد العالي. اختبار الكابل المجمع أكثر أهمية من نتائج الأسلاك الفردية.
متطلبات الشهادات الحرجة
| قياسي | ما يغطيه | لماذا هو مهم لآلات الموجات الصدمية |
|---|---|---|
| IEC 60601-1 | السلامة الكهربائية الطبية الشاملة | يغطي العزل والتأريض والوقاية من الحرائق في أنظمة الجهد العالي |
| IEC 60332-1-2 | انتشار اللهب في الأسلاك الفردية | تختبر مقاومة الكابلات الفردية للحريق |
| IEC 60332-3 | انتشار لهب الكابلات المجمعة | حاسم للأسلاك المجمعة بالقرب من المولدات |
| UL 94 V-0 | تصنيف قابلية المواد للاشتعال | أعلى تصنيف للإطفاء الذاتي للبلاستيك |
| RoHS | تقييد المواد الخطرة | يضمن عدم وجود مواد سامة في الأسلاك |
| REACH | لائحة السلامة الكيميائية | يتحقق من أن مثبطات اللهب مركبات آمنة |
مبدأ الأمان عند الخطأ الواحد
يتبع تصميم الأجهزة الطبية مبدأ "الأمان عند الخطأ الواحد". مبدأ الأمان عند الخطأ الواحد 4 هذا يعني أن فشل مكون واحد لا ينبغي أن يتسبب في حريق أو صدمة. عندما يصمم مهندسونا التصميمات الداخلية، فإنهم يضمنون أن تؤدي أعطال الأسلاك إلى إيقاف التشغيل قبل الاشتعال. اسأل موردك عن كيفية معالجة تصميمه لهذا المبدأ.
تنتج مولدات الموجات الصدمية كثافة تدفق طاقة تصل إلى 0.60 ملي جول/مم². يتطلب هذا أسلاكًا قوية تتحمل النبضات المتكررة عالية الجهد. تتطلب بروتوكولات العلاج 1000-4000 نبضة في الجلسة بتردد 1-15 هرتز. يجب أن تتحمل الأسلاك هذا الحمل دون تدهور على مدى آلاف العلاجات.
التحقق من الامتثال من خلال الوثائق
اطلب تقارير الاختبار الفعلية، وليس فقط الشهادات. تؤكد الشهادات حدوث الاختبار. تظهر التقارير النتائج الفعلية. ابحث عن اعتماد مختبر الاختبار. تحمل المختبرات الشرعية اعتماد ISO 17025 5. قم بمقارنة أرقام الشهادات مع قاعدة بيانات الجهة المصدرة عبر الإنترنت.
ما هي تقارير الاختبار المحددة التي يجب أن أطلبها من المورد الخاص بي للتحقق من السلامة من الحرائق للمكونات الداخلية؟
يقوم فريق مراقبة الجودة لدينا بمراجعة وثائق الموردين يوميًا. لقد رأينا كل شيء بدءًا من تقارير الاختبار المشروعة إلى التزوير الواضح. معرفة ما يجب طلبه بالضبط يفصل المشترين المحترفين عن الأهداف السهلة. الوثائق الخاطئة تضيع الوقت وتخلق ثقة زائفة.
طلب تقارير اختبار انتشار اللهب IEC 60332، وشهادات تصنيف قابلية الاشتعال UL 94، وتقارير اختبار السلامة الكهربائية IEC 60601-1، ووثائق اختبار التوافق الكهرومغناطيسي وفقًا لـ 21 CFR 878.4685، وصحائف بيانات المواد التي تُظهر مركبات مثبطة للهب خالية من الهالوجين مع سجلات تتبع الدُفعات.
قائمة التحقق من تقارير الاختبار الأساسية
| نوع المستند | ما الذي تبحث عنه | علامات حمراء |
|---|---|---|
| تقرير IEC 60332-1-2 | نتيجة النجاح/الفشل، تاريخ الاختبار، تفاصيل العينة | صور العينة المفقودة، تواريخ قديمة |
| تقرير IEC 60332-3 | قياسات انتشار اللهب | تم توفير اختبار السلك المفرد فقط |
| شهادة UL 94 | تصنيف V-0 لمواد غلاف الكابل | تصنيفات V-1 أو V-2 بدلاً من V-0 |
| ورقة بيانات المواد | تحديد مركب HFFR | أوصاف عامة بدون أسماء مركبات |
| سجلات اختبار الدُفعات | أرقام الدُفعات المطابقة لطلبك | سجلات عامة غير مرتبطة بشحنات محددة |
| تقرير اختبار EMC | التحقق من التوافق الكهرومغناطيسي | تم الإعلان الذاتي بدون اعتماد معملي |
لماذا المواد الخالية من الهالوجين مهمة
تمثل مواد مثبطات اللهب الخالية من الهالوجين (HFFR) أفضل الممارسات الحالية. مواد مثبطات اللهب الخالية من الهالوجين 6 تحتوي مثبطات اللهب التقليدية على الهالوجينات التي تطلق دخانًا سامًا أثناء الحرائق. تتطلب البيئات الطبية الحد الأدنى من الانبعاثات السامة. تنتج كابلات HFFR غازًا أقل تآكلًا ومسارات إخلاء أوضح.
عند مراجعة صحائف بيانات المواد، ابحث عن أسماء مركبات محددة. المصطلحات العامة مثل "مركب مثبط للهب" تشير إلى مخاطر استبدال محتملة. الموردون الشرعيون يقدمون تركيبات دقيقة. يمكنهم تتبع المواد إلى مصنعين كيميائيين محددين.
فهم متطلبات اختبار التوافق الكهرومغناطيسي
تتطلب إدارة الغذاء والدواء الأمريكية اختبار التوافق الكهرومغناطيسي 7 للأجهزة الموجية الصدمية بموجب 21 CFR 878.4685. يكشف اختبار التوافق الكهرومغناطيسي عن كيفية تعامل الأسلاك الداخلية مع التداخل الكهربائي. الأسلاك الضعيفة تخلق ضوضاء كهرومغناطيسية. تؤثر هذه الضوضاء على اتساق العلاج واستقرار خرج الطاقة.
يقوم مرفق الاختبار الخاص بنا بإجراء فحوصات التوافق الكهرومغناطيسي على كل دفعة إنتاج. نجد أن جودة الأسلاك ترتبط مباشرة بأداء التوافق الكهرومغناطيسي. الكابلات الرخيصة ذات التدريع الضعيف تفشل في حدود التوافق الكهرومغناطيسي باستمرار. اطلب تقرير اختبار التوافق الكهرومغناطيسي جنبًا إلى جنب مع وثائق مقاومة اللهب.
وثائق تتبع الدُفعات
يحتفظ المصنعون المحترفون بـ تتبع الدُفعات 8 لجميع المواد. هذا يعني أنه يمكنهم تحديد أي مجموعات كابلات تم استخدامها في أي آلات بالضبط. عند حدوث مشاكل، يتيح التتبع عمليات سحب مستهدفة بدلاً من سحب خطوط إنتاج كاملة.
اطلب من موردك إجراءات التحكم في التغيير الخاصة به. تحدث عمليات استبدال المواد عندما تزداد التكاليف. بدون ضوابط مناسبة، قد يتحول المورد إلى كابلات أرخص غير مقاومة للهب دون إشعار. تتطلب إجراءات التحكم في التغيير المكتوبة موافقتك قبل أي تغييرات في المواد.
أفادت إدارة الغذاء والدواء الأمريكية بحالات تضمنت فيها أعطال الأجهزة الموجية الصدمية مشاكل في شمعات الإشعال والمشاكل الكهربائية. في حين أن الحرائق الكبيرة نادرة، فإن الأعطال الكهربائية تقاطع العلاجات وتتلف المعدات. الوثائق المناسبة تخلق المساءلة وتمنع الاختصارات.
كيف أتأكد من أن الشركة المصنعة تستخدم أسلاكًا عالية الجودة مقاومة للحريق بدلاً من البدائل الأرخص أثناء عملية التصنيع الأصلية (OEM)؟
خلال سنوات إنتاجنا كشركة مصنعة للمعدات الأصلية، شهدنا منافسين يختصرون الطريق في المكونات الداخلية. يبدو الخارج متطابقًا. يبدو فرق السعر جذابًا. لكن الأسلاك بالداخل تحكي قصة مختلفة. يكتشف المشترون المشاكل فقط بعد أن تبدأ شكاوى العملاء في التدفق.
ضمان الجودة من خلال إجراء عمليات تدقيق للمصانع والتحقق من شهادة ISO 13485، وطلب مكالمات فيديو تُظهر الإنتاج الفعلي مع طلبك، وتنفيذ بروتوكولات فحص المواد الواردة، والمطالبة بتوثيق صور لعلامات الكابلات أثناء التجميع، ووضع عقوبات تعاقدية على استبدال المواد غير المصرح به.
أساسيات تدقيق المصنع
شهادة الأيزو 13485 ISO 13485 9 يوضح نظام إدارة الجودة الخاص بالشركة المصنعة للأجهزة الطبية. تتطلب هذه الشهادة إجراءات موثقة لاختيار المواد، وتأهيل الموردين، ومراقبة الإنتاج. لا يمكن للمصانع المعتمدة استبدال المواد بسهولة دون عواقب في سجل التدقيق.
أثناء عمليات تدقيق المصنع، قم بفحص منطقة تخزين الكابلات. تقوم الشركات المصنعة عالية الجودة بتخزين الكابلات في بيئات خاضعة للرقابة. يفصلون أنواع الكابلات المختلفة بوضوح. يحتفظون بسجلات الفحص الوارد لكل دفعة من الكابلات. يشير التخزين غير المنظم إلى ضعف في التحكم في المواد.
التحقق من الإنتاج في الوقت الفعلي
توفر المكالمات المرئية أثناء تشغيل الإنتاج الخاص بك تحققًا قويًا. اطلب رؤية الكابلات وهي تُركب في طلبك المحدد. اطلب لقطات مقربة لعلامات الكابلات. تحمل الكابلات المشروعة المقاومة للهب مواصفات مطبوعة على طولها.
| طريقة التحقق | ما يكشفه | صعوبة التنفيذ |
|---|---|---|
| مكالمة فيديو ما قبل الإنتاج | تجهيز المواد، مخزون الكابلات | منخفض – يتطلب فقط جدولة |
| مكالمة فيديو أثناء الإنتاج | عملية التركيب الفعلية | متوسط – يتطلب تنسيقًا زمنيًا |
| فحص طرف ثالث | التحقق المستقل | متوسط – تكلفة للمفتش |
| سجلات المواد الواردة | شهادة دفعة الكابلات | طلب مستند منخفض |
| اختبار عينة عشوائية | خصائص المواد الفعلية | مرتفع – يتطلب اختبار معملي |
استراتيجيات الحماية التعاقدية
قم بتضمين متطلبات مواد محددة في عقد الشراء الخاص بك. اذكر معايير الكابلات الدقيقة المطلوبة. حدد عواقب عدم الامتثال. يتخطى العديد من المشترين هذه الخطوة لأنها تبدو عدائية. في الواقع ، يرحب المصنعون المحترفون بالمواصفات الواضحة.
اكتب بنود عقوبة لاستبدال المواد. حدد حقوق الفحص التي تحتفظ بها. حدد أنه يمكنك طلب شهادات المواد في أي وقت. هذه العناصر التعاقدية تثبط الاستبدال بشكل أكثر فعالية من الاتفاقيات الشفهية.
بروتوكولات فحص المواد الواردة
يقوم المصنعون ذوو الجودة بفحص الكابلات الواردة قبل دخولها مرحلة الإنتاج. يتحققون من تطابق العلامات مع أوامر الشراء. يتحققون من الشهادات مقابل المواد المسلمة فعليًا. يحتفظون بعينات من كل دفعة للرجوع إليها مستقبلاً.
اسأل المورد الخاص بك عن عملية الفحص الواردة لديهم. اطلب نسخًا من إجراءات الفحص الخاصة بهم. تسجل العمليات الاحترافية معدلات الرفض لمواد الموردين. تشير معدلات الرفض المرتفعة إلى الوعي بالجودة. قد تشير معدلات الرفض الصفرية إلى فحص غير كافٍ.
يرفض فريق الإنتاج لدينا ما يقرب من 3-5% من دفعات الكابلات الواردة. تغطي هذه الرفض قضايا من المواصفات غير الصحيحة إلى العزل التالف. نشارك هذه البيانات مع العملاء لأنها توضح مراقبة الجودة النشطة. اطلب من المورد الخاص بك إحصائيات مماثلة.
حقيقة تكلفة الأسلاك عالية الجودة
تكلف الكابلات المقاومة للهب أكثر من البدائل القياسية. يتراوح فرق السعر من 15-40% اعتمادًا على المواصفات. يمتص بعض المصنعين هذه التكلفة للبقاء في المنافسة. يستبدل آخرون مواد أرخص للحفاظ على هوامش الربح.
احسب التكلفة الحقيقية لفشل الأسلاك. متوسط استدعاءات المنتجات يكلف آلاف الدولارات لكل حادث. تصل مطالبات المسؤولية عن أضرار الحريق إلى أعلى بكثير. الأضرار التي تلحق بسمعة العلامة التجارية تستمر لسنوات. تمثل التكلفة الإضافية للأسلاك عالية الجودة تأمينًا ضد الخسائر الكارثية.
ما هي المؤشرات الرئيسية التي يجب أن أبحث عنها في صور الفحص قبل الشحن للتحقق من جودة الأسلاك الداخلية؟
يقوم فريق الفحص لدينا بتصوير كل وحدة قبل الشحن. هذه الصور تحكي قصصًا لا تستطيع المواصفات سردها. المشترون الذين يعرفون ما يبحثون عنه يكتشفون المشاكل قبل مغادرة الحاويات للميناء. أولئك الذين لا يفعلون ذلك يتعلمون دروسًا باهظة الثمن بعد التسليم.
ابحث عن علامات الكابلات المرئية التي تظهر اسم الشركة المصنعة والامتثال للمعايير، وألوان العزل المتسقة التي تتبع اصطلاحات الصناعة، والتوجيه السليم للكابلات بعيدًا عن مصادر الحرارة، وتخفيف الضغط الكافي عند نقاط الاتصال، ووصلات لحام نظيفة بدون بقايا تدفق، ومسافات زحف مناسبة بين الموصلات.
مؤشرات مرئية لجودة الأسلاك
توفر علامات الكابلات المؤشر الأكثر فورية للجودة. تحمل الكابلات المشعلة المقاومة الشرعية علامات مطبوعة مستمرة. تتضمن هذه العلامات اسم الشركة المصنعة، ونوع الكابل، وتقييم الجهد، والامتثال للمعايير. تشير الكابلات غير المميزة إلى مصادر عامة بدون شهادة.
| عنصر العلامة | ما الذي يجب أن يظهره | علامات التحذير |
|---|---|---|
| هوية الشركة المصنعة | اسم العلامة التجارية المعترف بها للكابلات | شركة مصنعة غير معروفة أو مفقودة |
| مرجع قياسي | IEC 60332-3، UL 94 V-0 | لا يوجد مرجع قياسي مطبوع |
| تقييم الجهد | مناسب للتطبيق | تقييم أقل من متطلبات النظام |
| رمز التاريخ | تاريخ الإنتاج الحديث | تواريخ إنتاج قديمة جداً |
| نوع الكابل | رمز التعيين المحدد | أوصاف عامة فقط |
جودة التوجيه والتركيب
التركيب الاحترافي يبقي الكابلات بعيدة عن المكونات المولدة للحرارة. مولدات الصدمة تنتج حرارة كبيرة أثناء التشغيل. الكابلات الموجهة قريبة جداً تتدهور بشكل أسرع. ابحث عن فصل بين كابلات الطاقة وكابلات الإشارة. هذا الفصل يقلل من التداخل الكهرومغناطيسي.
تخفيف الإجهاد يمنع تلف الكابل عند نقاط الاتصال. يجب أن يكون لكل نقطة دخول للكابل تخفيف إجهاد مناسب. الكابلات المشدودة عند الموصلات ستفشل بمرور الوقت. ابحث عن حلقات الخدمة التي تسمح بالصيانة دون إجهاد الكابل.
فحص نقطة الاتصال
وصلات اللحام تكشف عن جودة التصنيع. الوصلات الجيدة تبدو ناعمة ولامعة. الوصلات الباردة تبدو باهتة وحبيبية. بقايا التدفق حول الوصلات تشير إلى تنظيف غير مكتمل. هذه البقايا يمكن أن تتآكل الوصلات بمرور الوقت وتخلق مخاطر الحريق.
يجب أن تظهر وصلات الأطراف تجعيدًا مناسبًا. الأطراف المجعدة بشكل مفرط تتلف خيوط الأسلاك. الأطراف المجعدة بشكل غير كافٍ تخلق مقاومة وتراكمًا للحرارة. اطلب صورًا مقربة لوصلات الأطراف في تقارير الفحص الخاصة بك.
مسافات الزحف والخلوص
مسافة الزحف هي أقصر مسار على طول السطح بين موصلين. مسافة الخلوص هي أقصر مسار عبر الهواء. كلاهما مهم لمنع القوس الكهربائي والحرائق الكهربائية. يحدد IEC 60601-1 الحد الأدنى للمسافات بناءً على مستويات الجهد.
في صور ما قبل الشحن، ابحث عن تباعد كافٍ بين مناطق الجهد العالي والجهد المنخفض. الأسلاك المزدحمة مع الحد الأدنى من الخلوص تشير إلى خفض التكاليف في التصميم. التصميمات الاحترافية تعطي الأولوية لمسافات الأمان على الحجم المدمج.
معايير تصوير الوثائق
اطلب متطلبات صور محددة من المورد الخاص بك. غالبًا ما تفوت الصور القياسية التفاصيل الهامة. قم بإنشاء قائمة لقطات تتضمن:
- نظرة عامة على التصميم الداخلي مع إزالة الغطاء
- لقطة مقربة لنقاط دخول الكابلات الرئيسية
- لقطات تفصيلية لمناطق توصيل الجهد العالي
- صور وضوح علامات الكابلات
- صور تركيب تخفيف الإجهاد
- صور نقطة توصيل المولد
تقدم خدمات الفحص الاحترافية بروتوكولات تصوير موحدة. ضع في اعتبارك توظيف مفتشين من طرف ثالث متخصصين في التحقق من الأجهزة الطبية. عيونهم المدربة تلتقط المشكلات التي يغفلها المفتشون العامون.
تتضمن حزمة الفحص القياسية لدينا 25-30 صورة لكل وحدة للأجهزة المعقدة. كل صورة تخدم غرض تحقق محدد. نقدم التعليق عند الطلب، مع تسليط الضوء على الميزات المعروضة في كل صورة. تصبح هذه الوثائق قيمة في حالة نشوء مطالبات الضمان لاحقًا.
الخاتمة
يتطلب التحقق من الأسلاك المقاومة للهب مراجعة منهجية للوثائق، وتدقيق المصانع، وبروتوكولات فحص مفصلة. احمِ علامتك التجارية من خلال طلب الشهادات المناسبة، وتنفيذ ضمانات تعاقدية، وتدريب فريقك على التعرف على مؤشرات الجودة في الصور قبل الشحن.
الحواشي
1. يوفر لائحة إدارة الغذاء والدواء الأمريكية المحددة لأجهزة الموجات الصدمية خارج الجسم. ︎
2. توفر ويكيبيديا نظرة عامة شاملة على سلسلة IEC 60601، بما في ذلك المعيار العام 60601-1، مما يجعلها مصدرًا موثوقًا وسهل الوصول إليه. ︎
3. تفاصيل سلسلة IEC 60332 لمقاومة انتشار اللهب في الكابلات. ︎
4. يشرح مفهوم السلامة من الخطأ المفرد في المعدات الكهربائية الطبية. ︎
5. يصف المعيار الدولي لكفاءة مختبرات الاختبار والمعايرة. ︎
6. يشرح خصائص وفوائد المواد المثبطة للهب الخالية من الهالوجين. ︎
7. يحدد متطلبات إدارة الغذاء والدواء الأمريكية للتوافق الكهرومغناطيسي في أجهزة الموجات الصدمية. ︎
8. يشرح مفهوم تتبع المواد والمنتجات عبر سلسلة التوريد. ︎
9. يحدد متطلبات نظام إدارة الجودة لمؤسسات الأجهزة الطبية. ︎
