La machine de thérapie par ondes de choc a-t-elle un indice IP pour la protection contre la poussière et l'eau ?

En tant que fabricant, on me pose des questions sur les indices de protection IP pour les boîtiers électriques ¹ lors de chaque démonstration en clinique et de chaque demande d'utilisation mobile, car la protection du boîtier affecte directement la sécurité, la disponibilité et les demandes de garantie.

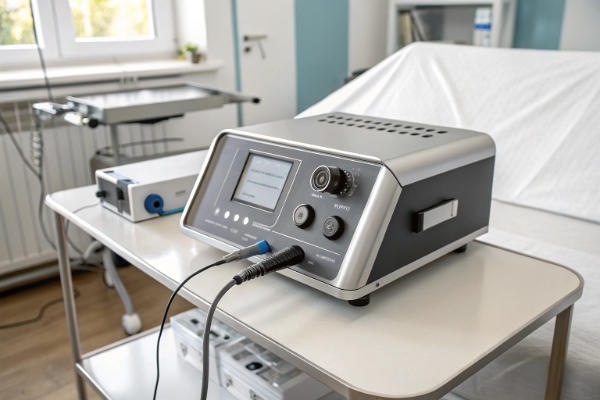

Oui, la plupart des appareils d'ondes de choc pour salons/cliniques ont des indices de protection IP modestes (souvent IP20-IP22 pour la console) conçus pour les environnements médicaux intérieurs, et non pour les salles humides. La protection contre les infiltrations est importante pour la sécurité électrique, la fiabilité sur le terrain et les flux de travail de nettoyage, en particulier pour les chariots mobiles, les programmes de proximité et les opérations chargées dans plusieurs salles.

Vous trouverez ci-dessous un guide pratique expliquant la signification de ces codes, ce qu'il faut inspecter et comment les acheteurs OEM/ODM doivent spécifier la protection dans leurs exigences de produit.

Pourquoi la protection contre les infiltrations est-elle importante pour les machines utilisées dans des contextes cliniques ou mobiles ?

La protection contre les infiltrations détermine la résistance d'un appareil à la poussière et à l'humidité lors d'une utilisation normale, du transport et du nettoyage, et l'efficacité avec laquelle la protection contre les infiltrations des dispositifs médicaux est spécifiée et testée ² sous le code de protection contre les infiltrations (IP) pour la poussière et l'eau ³. Les cliniques nettoient souvent les surfaces ; les équipes mobiles déplacent le matériel dans les couloirs, les ascenseurs et les véhicules, exposant les appareils aux vibrations, à la poussière et aux éclaboussures occasionnelles.

Une protection IP suffisamment solide réduit les temps d'arrêt imprévus, prévient la corrosion et les courts-circuits, et maintient la fiabilité des ventilateurs, des roulements et des connecteurs. Pour les sites mobiles ou à fort débit, une protection IP inadéquate peut tripler les appels de service et accélérer l'usure de la pièce à main en raison de la poussière dans les évents et les connecteurs.

Comment la protection IP se manifeste dans les opérations quotidiennes

• Nettoyage : Les lingettes désinfectantes laissent une humidité résiduelle autour des boutons et des coutures ; une protection IP plus élevée autour des interfaces limite les infiltrations.
• Mouvement : Les chariots mobiles traversent des sols et des rampes poussiéreux ; les évents protégés empêchent les débris d'entrer dans les ventilateurs et les serpentins.
• Salles bondées : Les liquides et gels près des tables de traitement augmentent le risque d'éclaboussures ; une meilleure étanchéité réduit le risque au niveau des coutures et des ports.
• Stockage : Les réserves accumulent la poussière ; les persiennes protégées ralentissent l'accumulation sur les dissipateurs thermiques internes.

Tableau 1 — Scénarios de risque et rôle de la protection IP

Même des améliorations modestes (par exemple, passer de fentes ouvertes à des évents filtrés) prolongent les intervalles de service et stabilisent les performances thermiques, et s'alignent sur les directives de nettoyage et de désinfection pour le matériel médical non critique ⁴ qui suppose des essuyages fréquents.

Quels indices de protection IP (par exemple, IP20, IP44) sont réalistes/appropriés pour les appareils d'ondes de choc utilisés en salon ?

Les consoles d'ondes de choc de clinique ont besoin d'un flux d'air pour le refroidissement, ce qui limite la classification IP sans refonte des chemins thermiques. Les classifications réalistes pour les environnements intérieurs non humides sont généralement IP20–IP22 pour les consoles et IPX0–IP21 pour les pièces à main, en fonction de la ventilation et des joints, ce qui correspond à de nombreuses attentes des appareils médicaux à usage domestique IP21/IP22 ⁵.

Pour une utilisation en salon/clinique, IP20–IP22 est courant pour les consoles ; IP21–IP22 est souhaitable autour des interfaces utilisateur et des gouttes verticales ; IP44+ est rare à moins qu'un appareil ne soit spécialement conçu pour les zones de projection. Les pièces à main ont souvent des classifications liquides plus basses en raison des évents et des pièces mobiles ; utilisez des manchons de protection si des liquides sont à proximité.

Comprendre le code rapidement

• Premier chiffre (poussière) : 0 (aucun) à 6 (étanche à la poussière). La plupart des consoles se situent à 2 (protégé contre l'intrusion de doigts).
• Deuxième chiffre (eau) : 0 (aucun) à 8/9 (immersion/jet haute pression). De nombreuses consoles sont 1–2 (gouttes).

Tableau 2 — Codes IP que vous verrez réellement dans cette catégorie

Si un lieu implique des procédures humides à proximité (par exemple, des zones d'hydrothérapie), envisagez des barrières physiques ou une stratégie d'enceinte améliorée plutôt que de rechercher un indice IP élevé sur une console refroidie par air, et reportez-vous à Définitions des tests IP de la norme CEI 60529 ⁶ lorsque vous évaluez le risque.

Que doivent inspecter les acheteurs en matière de protection contre les infiltrations (pièce à main, connecteurs, boîtier) ?

Le risque d'infiltration est rarement uniforme sur l'ensemble du système. Le point le plus faible (souvent les connecteurs ou le câble de la pièce à main) détermine la vulnérabilité dans le monde réel. Inspectez chaque sous-système, pas seulement l'étiquette de la console - les régulateurs discutant des exigences de protection contre la poussière et l'eau et du marquage IP pour les dispositifs médicaux ⁷ rendent cela clair.

Les acheteurs doivent examiner les joints de la pièce à main, les presse-étoupes, les filtres de ventilation et les capuchons de port. Recherchez des capuchons USB/LAN avec joints, des entrées d'alimentation encastrées, des joints avec gouttière au-dessus des connecteurs et des évents avec grille. Demandez des dessins éclatés ou des photos montrant les joints et l'enrobage le cas échéant, tout en vous alignant sur les procédures de nettoyage et de désinfection des équipements médicaux ⁸ convenu avec les équipes de contrôle des infections.

Ce qu'il faut vérifier dans les minutes

• Pièce à main : Étanchéité des joints, cônes nasaux amovibles, présence de manchons anti-éclaboussures ; vérifier que les évents sont orientés vers l'arrière et munis de déflecteurs.
• Connecteurs : Connecteurs filetés ou à baïonnette avec joints toriques ; capuchons de protection pour les ports inutilisés.
• Boîtier : Surfaces supérieures inclinées qui évacuent les gouttes ; pas de “plateaux” horizontaux autour des boutons.
• Évents : Maille ou média filtrant remplaçable ; persiennes inclinées vers le bas ; accès sans outil pour le nettoyage.
• Pédale : Si électrique, confirmer son propre indice de protection IP (IPX7 est courant pour les pédales médicales).

Tableau 3 — Liste de contrôle d'inspection rapide (copier/coller)

Les commandes au pied médicales pour les appareils de traitement sont souvent spécifiées avec des niveaux de protection IPX7-IPX8, par exemple pédales médicales conçues pour les salles d'opération ⁹, donc vos spécifications de pédale ne devraient pas être à la traîne par rapport à la console.

Cette audit rapide prédit souvent les futurs appels de service mieux que le simple numéro IP imprimé.

Les clients OEM/ODM en marque blanche doivent-ils spécifier l'indice IP pour la garantie ou les variations de lieu ?

Oui. Si un produit doit être utilisé dans des environnements mobiles, des med-spas avec des comptoirs humides ou des chaînes à haute fréquence de nettoyage, le PRD (document de spécifications produit) doit définir des objectifs IP minimum par sous-ensemble et les lier aux exclusions de garantie et à l'étiquetage.

Les acheteurs de marques distributeurs devraient spécifier les codes IP cibles par région de l'appareil (par exemple, console globale IP22, section UI IP22, pédale IPX7), les hypothèses de nettoyage/désinfection et les profils de lieu attendus. Lier l'IP aux conditions de garantie, aux matériaux de formation et aux kits de filtres de rechange pour protéger à la fois la marque et le distributeur.

Comment rédiger un élément de ligne PRD pratique

• Console : “ IP22 minimum ; les évents doivent inclure une maille réparable ; les plans supérieurs s'inclinent ≥3° pour évacuer les gouttes. ”
• Pièce à main : “ Coutures tolérantes aux infiltrations ; manchon en silicone en option ; pas de trous d'aération orientés vers l'avant ; IP21 cible. ”
• Ports : “ Bouchons de protection pour tous les connecteurs auxiliaires ; entrée d'alimentation avec joint torique ; étagère anti-goutte au-dessus du bloc de ports. ”
• Pédale : “ Pédale électrique IPX7 ou pédale pneumatique par défaut dans les lieux humides. ”
• Docs et garantie : “ Agents de nettoyage validés ; la définition de mauvaise utilisation inclut l'infiltration de fluide au-delà de la classification ; filtres de rechange expédiés avec chaque unité. ”

Tableau 4 — Matrice de spécifications IP OEM/ODM (exemple)

Spécifier cela à l'avance évite les débats ultérieurs lorsque les conditions sur le terrain diffèrent des conditions de salle d'exposition, et pour les sous-systèmes tels que les pédales, vous pouvez faire référence à des normes telles que YY 1057-2016 spécifications générales pour les pédales médicales ¹⁰ pour soutenir vos exigences.

Conclusion

La plupart des consoles d'ondes de choc sont conçues pour une utilisation intérieure sèche avec IP20–IP22 protection ; les pièces à main et les connecteurs méritent un examen particulier. Pour les lieux mobiles ou adjacents à l'humidité, spécifiez les cibles IP des sous-ensembles, les capuchons de port, les filtres de ventilation et les manchons — et liez-les à la garantie, à la formation et à la maintenance pour maintenir un temps de fonctionnement élevé.

Notes de bas de page

1. Page d'aperçu de la CEI expliquant les indices IP et comment la norme CEI 60529 classe la protection des boîtiers. ︎
2. Livre blanc sur les considérations relatives à la protection contre les infiltrations et les stratégies de test pour les dispositifs médicaux. ︎
3. Article de référence décrivant le code IP et comment la norme CEI 60529 définit la résistance à la poussière et à l'eau. ︎
4. Matériel de formation du CDC sur le nettoyage et la désinfection des équipements médicaux non critiques et des surfaces. ︎
5. Note technique discutant des attentes IP21–IP22 pour les équipements électriques médicaux à usage domestique et portables. ︎
6. Explication des niveaux de test IP de la norme CEI 60529 et de ce que représente chaque chiffre dans le code IP. ︎
7. Article sur les exigences de protection contre la poussière et l'eau des dispositifs médicaux et quand les indices IP doivent être marqués. ︎
8. Document de politique sur les procédures de nettoyage et de désinfection pour différentes classes d'équipements médicaux. ︎
9. Page produit présentant des pédales médicales avec des indices IPX7–IPX8 pour les environnements hospitaliers. ︎
10. Texte anglais de la norme YY 1057-2016 couvrant les exigences pour les pédales médicales. ︎
