¿Cómo evaluar la durabilidad de la caja de vuelo de la máquina de terapia de ondas de choque para múltiples transbordos?

Cada año, nuestro equipo de atención al cliente recibe llamadas sobre máquinas de terapia de ondas de choque dañadas aluminio de grado aeronáutico (aleación 6061-T6) ¹. El culpable es casi siempre el mismo: estuches de vuelo inadecuados que fallaron después de múltiples transbordos. Cuando un dispositivo de $15,000 llega con una pieza de mano agrietada o proyectiles desalineados, el costo va mucho más allá de las facturas de reparación.

Para evaluar la durabilidad de un estuche de vuelo para múltiples transbordos, debe inspeccionar los materiales estructurales en busca de aluminio de grado aeronáutico o paneles de HDPE, verificar la densidad del acolchado de espuma y el diseño a medida, probar los mecanismos de hardware y ruedas bajo carga, y confirmar que el estuche supera las pruebas de estrés multimodal que incluyen simulaciones de caída, vibración y ciclos de temperatura.

En esta guía, le guiaré a través del marco de evaluación exacto que nuestro equipo de ingeniería utiliza antes de aprobar cualquier estuche de vuelo para envíos internacionales. paneles de HDPE de especificación militar ². Estos métodos han ayudado a nuestros socios a sobrevivir a más de 50 ciclos de transbordo sin daños en el equipo.

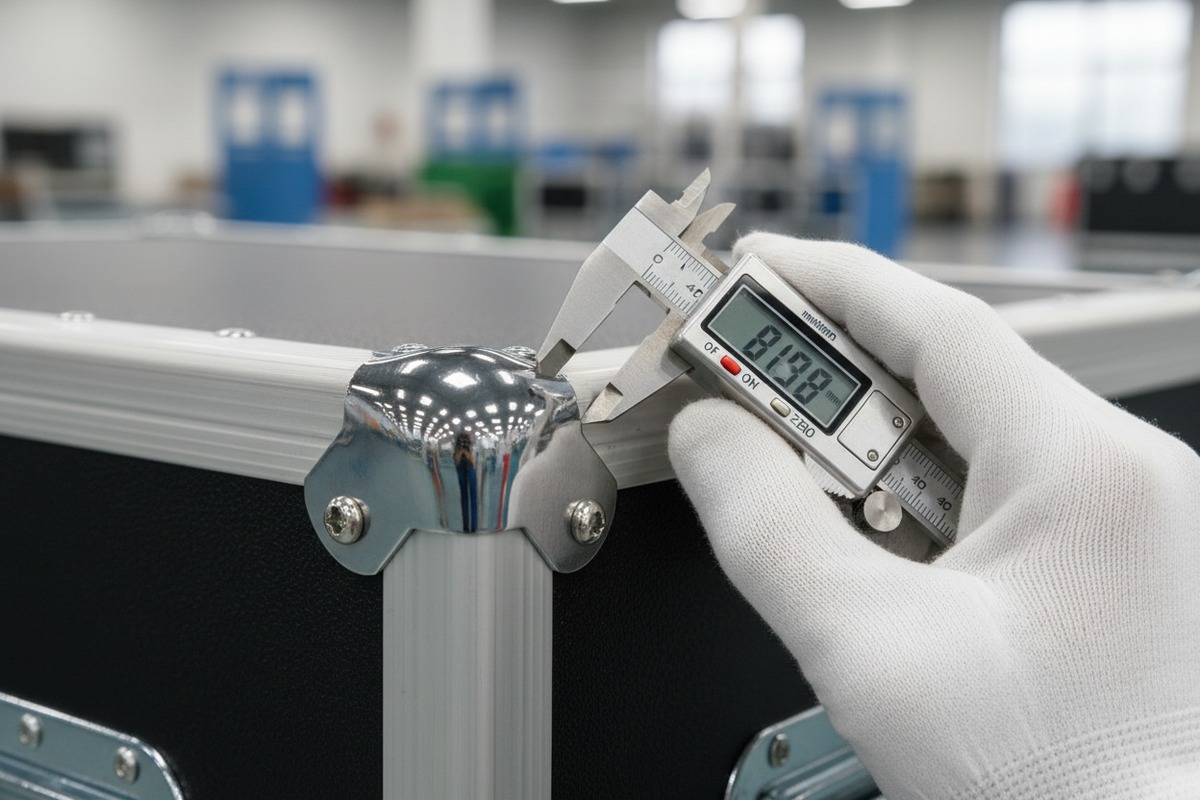

¿Cómo reviso los materiales estructurales de mi maleta de vuelo para asegurarme de que resistan el envío internacional?

Cuando enviamos máquinas de terapia de ondas de choque desde nuestras instalaciones de Guangzhou a clínicas en Los Ángeles o Frankfurt, esos estuches viajan a través de al menos cuatro puntos de manipulación. Cada transferencia introduce riesgos de caída, presión de apilamiento y fluctuaciones de temperatura. La elección incorrecta del material significa que aparecen grietas en el quinto envío.

Verifique los materiales estructurales comprobando que el marco utiliza aluminio de grado aeronáutico (aleación 6061-T6) o paneles de HDPE de especificación militar con una clasificación de -20 °C a 60 °C. Inspeccione los refuerzos de las esquinas, examine la calidad de la soldadura en las juntas de aluminio y confirme que el grosor del panel cumple con los estándares mínimos de 4 mm para resistencia a impactos repetidos.

Comprensión de las opciones de materiales

Los materiales de los estuches de vuelo se dividen en tres categorías principales. Cada una tiene ventajas distintas según sus rutas y frecuencia de envío.

Qué inspeccionar físicamente

Comience con las esquinas del marco. Nuestro equipo de control de calidad siempre las revisa primero porque las esquinas absorben el 70% del impacto de caída. Busque:

• Soldaduras continuas, no soldaduras por puntos
• Tapas de esquina hechas de aluminio extruido, no estampadas
• Sin huecos visibles entre paneles y marco

A continuación, examine las superficies de los paneles. Páseles la mano por encima. El HDPE de calidad se siente uniforme sin puntos delgados. Los paneles de aluminio deben mostrar patrones de cepillado consistentes sin ondulaciones.

La prueba de temperatura que la mayoría de los compradores omiten

Muchos proveedores muestran impresionantes videos de pruebas de caída. Pero rara vez mencionan el rendimiento a la temperatura. Cuando su estuche se encuentra en una pista en Dubái a 50 °C, luego entra en una bodega de carga a -10 °C, los materiales débiles se agrietan internamente.

Pida a su proveedor informes de pruebas de ciclado térmico ³. Los estuches deben sobrevivir al menos 10 ciclos de -20 °C a 60 °C sin deformación del panel ni degradación del sello. En nuestra experiencia exportando al norte de Europa y Oriente Medio, esta única prueba elimina el 40% de los estuches económicos de la consideración.

Señales de alerta en las reclamaciones de materiales

Tenga cuidado con descripciones vagas como "aluminio de avión" sin especificaciones de aleación. Los proveedores legítimos proporcionan grados exactos. También cuestione cualquier estuche por debajo de $500 que reclame una construcción de "grado militar". Los materiales de especificación militar verdaderos cuestan más que eso solo para los componentes en bruto.

¿Cómo verifico que el acolchado de espuma interno proporciona suficiente absorción de impactos para mis máquinas?

Nuestro equipo de producción ha reconstruido cientos de piezas de mano de onda de choque. El patrón de daño es siempre el mismo: carcasas externas perfectamente intactas con interiores completamente destruidos. La espuma falló. Se comprimió, se desplazó o simplemente no era lo suficientemente densa como para absorber la energía de vibración a lo largo de miles de kilómetros.

Verifique el acolchado de espuma comprobando que sea de espuma de polietileno o poliuretano de celda cerrada cortada a medida con una densidad mínima de 2 lb. Asegúrese de que la espuma se contornea con precisión a la forma de su máquina sin espacio de movimiento. Pruebe agitando vigorosamente el estuche cargado: cualquier desplazamiento interno indica una protección inadecuada para la supervivencia en múltiples transbordos.

Tipos de espuma y su rendimiento en el mundo real

No toda la espuma protege por igual. El tipo, la densidad y el patrón de corte determinan si su máquina de onda de choque sobrevive al tránsito.

El requisito de ajuste personalizado

La espuma genérica tipo rejilla de huevo no funciona para las máquinas de terapia de ondas de choque. Estos dispositivos tienen formas irregulares con piezas de mano que sobresalen, compartimentos de proyectiles separados y paneles de control sensibles. Cada componente necesita su propia cavidad.

Cuando diseñamos insertos de espuma en nuestras instalaciones, utilizamos corte CNC ⁵ para crear espacios negativos exactos. La pieza de mano se asienta en un canal que evita cualquier movimiento lateral. Los proyectiles descansan en pozos individuales. La unidad principal se bloquea en su posición sin espacio para moverse.

Pruébelo usted mismo. Cargue la máquina en el estuche. Ciérrelo. Levante el estuche y agítelo con fuerza en todas las direcciones. Escuche. Si escucha algún movimiento (golpes, deslizamientos o traqueteos), el ajuste de la espuma es incorrecto.

Por qué la espuma se degrada y cómo detectarlo

La compresión de la espuma es acumulativa. Cada envío aplana permanentemente el material ligeramente. Después de 10-15 viajes con espuma económica, verá marcas de compresión visibles. La espuma ya no vuelve a su forma completamente.

Inspeccione los estuches usados presionando firmemente sobre las superficies de espuma. La espuma de calidad rebota en un segundo. La espuma degradada mantiene la impresión durante varios segundos o muestra marcas de dedos permanentemente.

Protección de componentes sensibles

Las piezas de mano de ondas de choque contienen cámaras de proyectiles mecanizadas con precisión. Una sola desalineación por el impacto del transporte puede reducir la precisión del tratamiento. La cavidad de la pieza de mano en su espuma debe incluir:

• Un borde elevado que evita el movimiento lateral
• Material de revestimiento suave en los puntos de contacto
• Espacio separado que evita que el cable presione contra el cuerpo de la pieza de mano

Nuestros ingenieros descubrieron que agregar un revestimiento de silicona suave de 5 mm en los puntos de contacto de la pieza de mano extiende la vida útil del componente aproximadamente un 30% en comparación con el contacto con espuma desnuda.

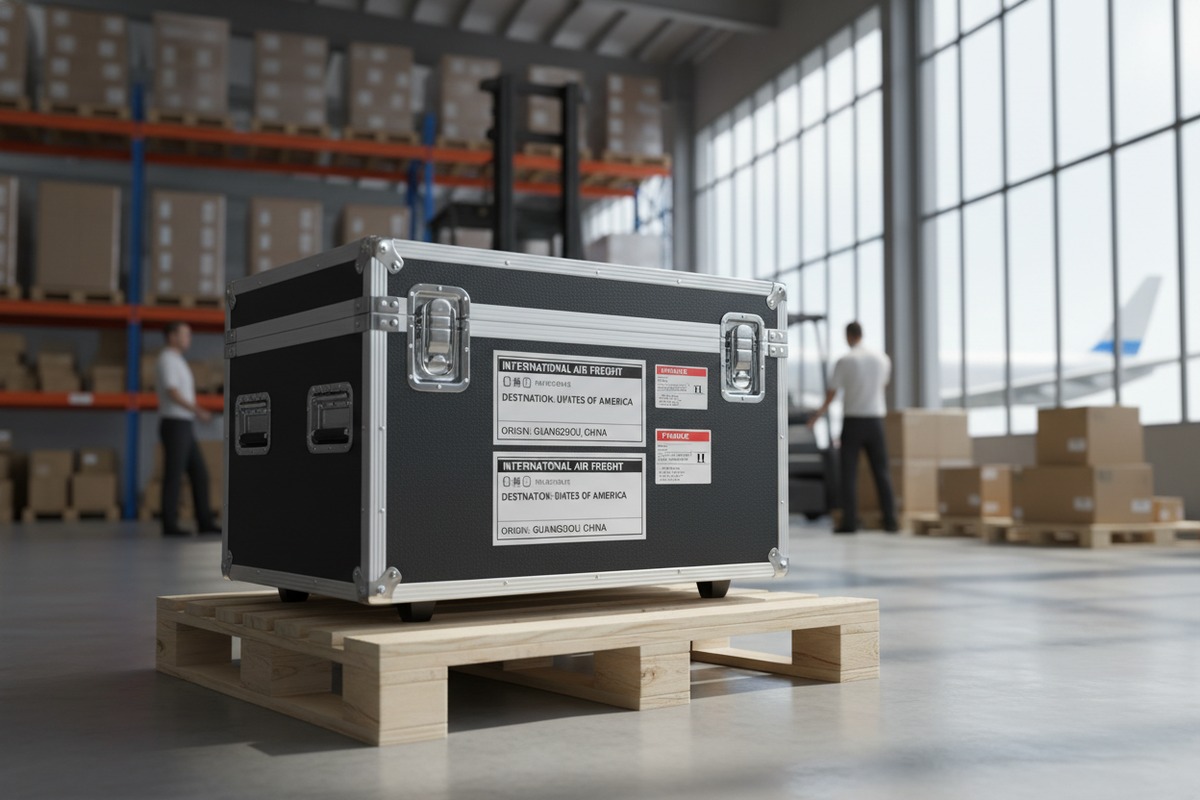

¿Cómo puedo probar si el hardware y las ruedas del flight case sobrevivirán a mi logística puerta a puerta?

El año pasado, un socio distribuidor nos envió fotos de un fallo catastrófico. El cuerpo del estuche estaba perfecto. Pero el conjunto de ruedas se había desprendido por completo durante el manejo en el aeropuerto, haciendo que el estuche cayera por una cinta transportadora. Los cierres también habían fallado y el estuche se abrió al impactar. Pérdida total.

Prueba la durabilidad del hardware cargando la caja al peso máximo y rodándola sobre superficies rugosas durante un mínimo de 500 metros. Cicla todos los cierres 200 veces comprobando si hay holgura. Aplica 50 kg de presión lateral a los soportes de las ruedas. Verifica que todos los sujetadores utilicen acero inoxidable con arandelas de seguridad y confirma que las ruedas estén clasificadas para el doble del peso de tu caja cargada.

Componentes de hardware críticos

Cada estuche de vuelo tiene puntos de fallo. Estos son los componentes que sufren estrés repetido durante el manejo:

El problema de las ruedas del que nadie habla

Los estuches económicos utilizan ruedas giratorias baratas clasificadas para muebles, no para manipulación de carga. Estas ruedas tienen placas de montaje de acero delgadas unidas con tornillos pequeños. Después de 20 viajes por aeropuertos, los orificios de los tornillos se alargan. La placa de montaje se dobla. Finalmente, la rueda se desprende.

Cuando especificamos ruedas para nuestros estuches de vuelo, requerimos:

• Capacidad de carga de la rueda de al menos 2 veces el peso del estuche completamente cargado
• Placas de montaje con un grosor mínimo de acero de 3 mm
• Pernos de montaje (no tornillos) que atraviesan completamente el suelo del estuche
• Rodamientos sellados ⁷ que excluyen polvo y humedad

Pruebe las ruedas cargando la maleta completamente, luego rodándola agresivamente sobre umbrales de puertas, grietas de aceras y pavimento rugoso durante al menos 500 metros. Luego inspeccione la placa de montaje en busca de flexión o aflojamiento de tornillos.

La mecánica del cierre importa

Los cierres de mariposa son estándar en las maletas de vuelo. Pero la calidad varía enormemente. Los buenos cierres utilizan pestillos y resortes de acero endurecido con una vida útil de más de 50.000 ciclos. Los cierres baratos utilizan metal blando que se desgasta después de 500 ciclos.

Abra y cierre cada cierre 200 veces rápidamente. Esto simula aproximadamente dos años de uso normal. Después de esta prueba, el cierre aún debe hacer clic firmemente en su posición sin juego. Cualquier tambaleo indica que el mecanismo fallará en pocos meses de uso intensivo.

Verifique también la alineación del cierre. Si el cuerpo de la maleta se flexiona incluso ligeramente bajo carga, los cierres desalineados pueden no encajar correctamente. Cargue la maleta y ciérrela. Intente abrirla tirando hacia afuera de la tapa. Los cierres de calidad se mantienen firmes. Los cierres débiles se abren.

El acero inoxidable es innegociable

La corrosión mata el hardware. Las maletas que viajan a través de puertos húmedos, pistas de aterrizaje lluviosas y bodegas con clima controlado se encuentran con cambios constantes de humedad. Los tornillos y bisagras de acero regular desarrollan óxido en pocos meses.

Inspeccione todos los sujetadores visibles. Deben ser de acero inoxidable con marcas de identificación (a menudo "SS" o "316"). Verifique también si hay arandelas de seguridad o compuesto de bloqueo de roscas en los sujetadores críticos. La vibración durante el transporte en camión afloja los tornillos desprotegidos constantemente con el tiempo.

¿Qué pasos de control de calidad debo seguir para asegurar que mi embalaje con marca personalizada llegue en perfectas condiciones?

La reputación de su marca se envía dentro de esa maleta. Cuando una clínica abre su nueva máquina de ondas de choque y ve logotipos rayados, etiquetas rasgadas o materiales de marca dañados, su primera impresión ya es negativa. Antes de que ocurra un solo tratamiento, ha perdido credibilidad.

Implementar control de calidad realizando inspección previa al envío que cubra la precisión de la colocación del logotipo, pruebas de durabilidad de impresión con pruebas de rayado de adhesión, verificación de película protectora en todas las superficies de marca y documentación fotográfica en el embalaje. Incluir paquetes de gel de sílice para control de humedad e indicadores de choque para detectar manipulación inadecuada durante el tránsito.

Creación de una lista de verificación de control de calidad antes del envío

En nuestras instalaciones de Guangzhou, cada funda con marca personalizada pasa por una inspección estandarizada antes del envío. Este proceso detecta defectos antes de que lleguen a los clientes.

Protección de superficies impresas

Los logotipos serigrafiados y tampografiados son vulnerables durante el tránsito. La fricción de los insertos de espuma, la presión de apilamiento y el contacto de los manipuladores pueden dañar las impresiones. Protegemos las superficies de marca a través de múltiples métodos.

Primero, aplique una película protectora sobre todas las áreas impresas. Esta película adhesiva transparente absorbe las rozaduras y se retira limpiamente al llegar. Especifique que su proveedor incluya esta película y proporcione instrucciones de retirada para los clientes finales.

Segundo, asegúrese de que el diseño del inserto de espuma evite cualquier contacto duro con las superficies impresas. Los logotipos deben colocarse en áreas empotradas o mirar hacia afuera, donde ningún otro objeto presione contra ellos.

Documentación que ahorra disputas

Fotografía cada estuche antes de sellarlo para su envío. Capture los cuatro lados, ambos extremos, la disposición interior y primeros planos de todos los elementos de marca. Almacene estas imágenes con marcas de fecha vinculadas a los documentos de envío.

Cuando un cliente informa de daños, estas fotos demuestran el estado al salir. Sin ellas, no se puede distinguir entre defectos de fabricación, daños en tránsito y daños por manipulación del cliente. Esta documentación ha ahorrado a nuestros socios miles de dólares en resolución de disputas.

Protección ambiental para tránsitos largos

Los estuches que viajan de China a los Estados Unidos pueden pasar tres semanas en tránsito. Los cambios de temperatura y humedad son significativos. La condensación se forma y se evapora repetidamente. Sin control de humedad, los componentes metálicos se corroen y la espuma absorbe agua.

Incluir paquetes de gel de sílice ⁸ dentro de cada estuche. Calcule la cantidad en función del volumen del estuche, normalmente 50 gramos por pie cúbico para tránsitos prolongados. Considere también añadir tarjetas indicadoras de humedad que cambian de color cuando la humedad supera los niveles seguros. Estas tarjetas alertan a los destinatarios sobre posibles problemas antes de que abran el estuche.

Indicadores de choque e inclinación

Pequeños indicadores adhesivos se adhieren al exterior de la caja y cambian permanentemente de apariencia cuando se someten a impactos o inclinaciones excesivas. Indicadores de choque e inclinación ⁹ Estos sirven para dos propósitos.

Primero, disuaden el manejo brusco. Los manipuladores que ven estos indicadores tratan los paquetes con más cuidado sabiendo que el abuso será detectado y documentado.

Segundo, identifican qué envíos necesitan inspección inmediata. Cuando un indicador muestra activación, el destinatario sabe que debe examinar el contenido cuidadosamente antes de firmar la aceptación.

Conclusión

La evaluación de la durabilidad de las cajas de vuelo requiere una inspección sistemática de materiales, espuma, herrajes y procesos de control de calidad. Las cajas que sobreviven a más de 50 transbordos comparten rasgos comunes: materiales de grado aeronáutico, espuma densa a medida, herrajes de alta resistencia y documentación completa previa al envío. Aplique estos métodos de evaluación antes de comprometerse con cualquier proveedor, y sus máquinas de terapia de ondas de choque llegarán de forma segura cada vez.
