¿Cómo debo evaluar la vida útil y la durabilidad de la pieza de mano de una máquina de terapia de ondas de choque?

1 conector de dispositivo en superficie de tela (ID#1)” class=”top-image-square”>

Con frecuencia, nos encontramos con propietarios de clínicas frustrados por el tiempo de inactividad del equipo durante las horas pico. Cuando diseñamos nuestras líneas de producción [normas de calidad ISO 13485](https://www.iso.org/standard/59752.html) ², nos enfocamos en eliminar estas costosas interrupciones a través de rigurosas pruebas de estrés.

Evalúe la vida útil verificando la clasificación total de pulsos (típicamente de 2 a 5 millones), el ciclo de trabajo [definición de ciclo de trabajo](https://en.wikipedia.org/wiki/Duty_cycle) ³ , y la disponibilidad de kits de revisión que el usuario pueda reparar. Las piezas de mano duraderas mantienen la consistencia de la energía sin sobrecalentarse durante sesiones de alta intensidad de 10 minutos y cuentan con balas y tubos reemplazables en lugar de requerir el reemplazo completo de la unidad.

Para asegurarse de elegir un dispositivo que resista las demandas comerciales diarias, considere estos factores críticos de durabilidad.

¿Cuántos disparos puedo esperar de manera realista de una bala de pieza de mano de onda de choque profesional?

Cuando validamos nuestros componentes internos, simulamos años de uso para garantizar la confiabilidad. Sin embargo, tener expectativas poco realistas a menudo conduce a fallas operativas repentinas que interrumpen los horarios de los pacientes.

Puede esperar de manera realista entre 1 y 2 millones de disparos de una bala profesional de alta calidad antes de que sea necesario reemplazarla. Si bien el cuerpo de la pieza de mano puede durar 5 millones de pulsos o más, el proyectil interno es una pieza consumible que se desgasta debido al impacto mecánico constante.

Comprensión de las clasificaciones de pulsos y los consumibles

En la industria profesional de equipos de belleza y médicos clasificación de dispositivos médicos ⁴, la "vida útil" rara vez se mide en años. En cambio, se mide en "disparos" o pulsos. Cuando hablamos de la durabilidad de una pieza de mano de onda de choque, debemos distinguir entre el chasis de la pieza de mano y los componentes internos consumibles. La "bala" (o proyectil) es un pequeño componente metálico que se acelera neumáticamente de un lado a otro para crear la onda de choque.

Debido a que esta parte experimenta un impacto físico extremo hasta 20 veces por segundo (20 Hz), es físicamente imposible que dure para siempre. La física dicta que la fricción eventualmente degradará las dimensiones de la bala. En nuestros laboratorios de pruebas, observamos que el rendimiento se mantiene estable durante los primeros 1 millón de disparos. Entre 1 millón y 2 millones de disparos, la salida de energía puede variar ligeramente, pero generalmente es aceptable. Más allá de 2 millones de disparos, el riesgo de falla aumenta significativamente.

Conversión de Frecuencia a Tiempo

Los compradores a menudo tienen dificultades para visualizar qué significan "2 millones de disparos" en términos de tiempo. Es útil convertir esto en horas de tiempo de activación. Si realiza un tratamiento a una frecuencia promedio de 15 Hz, está generando 900 disparos por minuto.

• 1 minuto de tratamiento = 900 disparos
• 10 minutos de tratamiento = 9.000 disparos
• 111 tratamientos = ~1 millón de disparos

Si su clínica atiende a 5 pacientes al día para terapia de ondas de choque, un solo kit de bala podría durarle aproximadamente uno o dos meses de uso intensivo. Es por eso que enfatizamos que la disponibilidad de la bala es tan importante como su vida útil. Si un fabricante afirma que una bala dura "para siempre", es probable que esté tergiversando la física de la generación de ondas de choque radiales.

Durabilidad Radial vs. Enfocada

También es crucial distinguir entre las tecnologías de ondas de choque radiales y enfocadas. Los sistemas radiales (balísticos) dependen de la colisión física datos técnicos de ondas de choque radiales ⁵ de la bala contra el transmisor. Esto crea un desgaste mecánico significativo. normas de vibración mano-brazo ⁶ Los sistemas enfocados utilizan generación electromagnética o piezoeléctrica, que involucra menos piezas móviles pero crea un mayor estrés térmico. En general, las piezas de mano radiales requieren un mantenimiento más frecuente (cambios de bala), mientras que las piezas de mano enfocadas funcionan por más tiempo pero son significativamente más caras de reparar cuando finalmente fallan.

Desglose de la vida útil de los componentes

Para ayudarte a presupuestar el mantenimiento, hemos compilado una tabla basada en los estándares promedio de la industria para equipos de grado profesional.

¿Qué características de enfriamiento interno debo verificar para prevenir fallas prematuras de la pieza de mano?

El sobrecalentamiento es el enemigo número uno de los sistemas neumáticos que construimos para uso intensivo. Ignorar las especificaciones de gestión térmica a menudo resulta en pistones agarrotados y operadores frustrados que buscan reparaciones en garantía.

Verifique los sistemas activos de enfriamiento por aire con ventiladores dedicados y rejillas de ventilación sin obstrucciones que permitan una operación continua durante al menos 15 minutos a alta energía. Las piezas de mano superiores utilizan aleaciones resistentes al calor y sensores inteligentes para pausar la operación antes de que la expansión térmica cause fricción interna o daños permanentes en el sello.

La física del calor en los sistemas de ondas de choque

El calor es un subproducto inevitable de la energía cinética. Cuando un proyectil golpea un cabezal transmisor a alta velocidad, una parte de esa energía se convierte en sonido principios de las ondas de choque ⁷ (la onda de choque), pero una parte importante se convierte en calor. En nuestro departamento de ingeniería, hemos descubierto que si este calor no se disipa eficazmente, los componentes metálicos del interior de la pieza de mano se expanden.

Esta expansión térmica reduce el espacio de tolerancia entre el proyectil y el tubo guía. Si el espacio se vuelve demasiado pequeño, la fricción aumenta exponencialmente. Esto conduce a una "espiral de la muerte" para la pieza de mano: la fricción genera más calor, lo que genera más expansión, lo que finalmente hace que el proyectil se atasque dentro del tubo. Este es un fallo catastrófico que a menudo requiere el reemplazo completo de la pieza de mano.

Identificación de una ventilación robusta

Al evaluar una máquina, observe detenidamente el diseño de la pieza de mano. ¿Tiene rejillas de ventilación de aire visibles? ¿Están colocadas donde la mano del operador podría bloquearlas durante el uso? Una pieza de mano bien diseñada tendrá rejillas de entrada y salida de aire situadas lejos de la zona de agarre.

Además, escuche el dispositivo. Las unidades de gama alta a menudo contienen un microventilador dentro de la propia pieza de mano, no solo en la consola principal. Debería escuchar un leve zumbido de flujo de aire cuando el dispositivo está activo. La refrigeración pasiva (que depende únicamente de la carcasa metálica para disipar el calor) rara vez es suficiente para clínicas concurridas que realizan sesiones consecutivas.

Límites del ciclo de trabajo y sensores

La durabilidad también es una cuestión de protección del software. Programamos nuestras máquinas con sensores térmicos que monitorizan las temperaturas internas. Si la pieza de mano se calienta demasiado, el sistema impedirá al usuario disparar hasta que se enfríe. Aunque esto pueda parecer molesto, es una característica de seguridad fundamental que protege su inversión.

Un "ciclo de trabajo" se refiere a la relación entre el tiempo activo y el tiempo de descanso. Una máquina comercial duradera debe soportar un ciclo de trabajo elevado. Por ejemplo, una carrera continua de 10 minutos a alta energía (4 Bar / 180 mJ) seguida de un breve período de enfriamiento es estándar para contextos profesionales. Los dispositivos de grado de consumo a menudo requieren 20 minutos de enfriamiento por cada 5 minutos de uso, lo que es poco práctico para un salón o clínica.

Comparación de sistemas de refrigeración

La siguiente tabla describe qué buscar en función de su volumen de uso previsto.

¿Cómo juzgo si los materiales del aplicador son lo suficientemente duraderos para un uso comercial intensivo?

Obtenemos aleaciones metálicas específicas porque las alternativas más baratas se picotean y agrietan bajo estrés repetitivo. El uso de aplicadores inferiores no solo pone en riesgo la seguridad del paciente, sino que también destruye la eficiencia de transferencia de energía con el tiempo.

Juegue la durabilidad inspeccionando el cabezal del aplicador en busca de aleaciones de acero inoxidable o titanio de alta calidad que resistan la corrosión y el picado. El uso comercial intensivo requiere materiales que soporten el estrés repetitivo de la cavitación sin deformación superficial, asegurando una transmisión de energía constante a lo largo de millones de pulsos sin agrietarse ni descascararse.

Ciencia de materiales en aplicadores

El cabezal del aplicador (o transmisor) es el punto de contacto con el paciente. Soporta el impacto directo de la bala interna. Si el material es demasiado blando, la superficie de impacto se deformará, volviéndose cóncava con el tiempo. Esta deformación absorbe la energía de la bala en lugar de transferirla al paciente, lo que hace que el tratamiento sea ineficaz.

En nuestro proceso de fabricación, solemos utilizar acero inoxidable de grado médico o aleaciones de titanio para estos componentes. El titanio es más ligero y duro, lo que ofrece una mejor transmisión de energía y longevidad, pero aumenta el costo. El acero inoxidable es el estándar de la industria, pero debe endurecerse correctamente.

Inspección visual de calidad

Al evaluar una unidad de muestra o inspeccionar su equipo actual, busque "picado". El picado aparece como pequeños puntos o parches ásperos en la superficie plana del cabezal del transmisor. Esto es causado por la cavitación: la rápida formación y colapso de burbujas en el gel de ultrasonido.

La erosión por cavitación es lo suficientemente potente como para corroer el metal. La erosión por cavitación es lo suficientemente potente ⁸ Un aplicador duradero tendrá un acabado liso y pulido que resiste esta erosión. Si observa signos de picado después de solo unas pocas semanas de uso, es probable que la calidad del material sea insuficiente para aplicaciones comerciales.

Resistencia química y carcasa

La durabilidad no se trata solo del metal; también se trata de la carcasa de plástico. En una clínica, se limpia constantemente el equipo con desinfectantes. Algunos plásticos son susceptibles al agrietamiento por estrés ambiental (ESC) cuando se exponen Agrietamiento por estrés ambiental (ESC) ⁹ a limpiadores a base de alcohol o amoníaco.

Hemos visto muchos equipos donde la carcasa se agrieta cerca de los orificios de los tornillos o las juntas, no por caídas, sino por reacción química. Un equipo duradero debe utilizar plásticos de ingeniería de alta densidad (como mezclas de ABS o policarbonato) que sean químicamente resistentes. Siempre pregunte al proveedor qué agentes de limpieza son seguros de usar.

Cable y alivio de tensión

El punto de falla más común no es en realidad la bala ni el cabezal, sino el cable. El punto de conexión donde el cable entra en el equipo se retuerce y se tira cientos de veces al día.

Lista de verificación de durabilidad para compradores

Utilice esta lista de verificación para evaluar la calidad de construcción de una posible compra:

• Peso: ¿Se siente sustancial? Demasiado ligero a menudo significa componentes internos de plástico barato.
• Alivio de tensión: ¿La protección de goma en la base del cable es flexible y larga (> 2 pulgadas)?
• Acabado: ¿El aplicador de metal está pulido a espejo o mate? (El pulido a espejo es mejor para la limpieza y el desgaste).
• Conexión: ¿El conector a la máquina es de metal o de plástico? (Los pines de metal son más duraderos).

¿Con qué frecuencia necesitaré reemplazar el proyectil y el tubo para mantener la consistencia del tratamiento?

Nuestro equipo de servicio recibe frecuentemente unidades con tubos desgastados que degradan severamente el rendimiento. Retrasar este mantenimiento reduce los resultados del tratamiento y puede dañar permanentemente el costoso cuerpo de la pieza de mano.

Generalmente necesitará reemplazar el proyectil y el tubo guía cada 1 millón a 1.5 millones de choques para mantener la consistencia terapéutica. El uso continuado más allá de este intervalo causa una caída de energía, un aumento del ruido y una acumulación de desechos internos que pueden dañar permanentemente el costoso transmisor de la pieza de mano.

La economía de los kits de mantenimiento

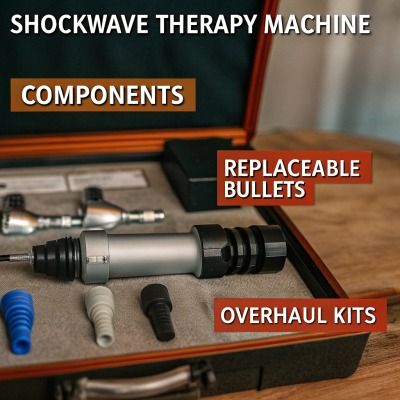

Para un propietario de negocio, el "Kit de revisión" o "Kit de reacondicionamiento" es una parte vital del cálculo del ROI. Una pieza de mano de ondas de choque es como el motor de un coche; no tiras el coche cuando necesita un cambio de aceite. Del mismo modo, no deberías tener que comprar una nueva pieza de mano de $2,000 solo porque la bala está desgastada.

Aconsejamos encarecidamente comprar una máquina que admita reemplazable por el usuario kits. Esto significa que puede desenroscar la tapa, extraer el tubo y la bala viejos, insertar los nuevos y reanudar el trabajo en menos de 5 minutos. Si un fabricante le exige que envíe la pieza de mano de vuelta a la fábrica para este mantenimiento básico, se enfrentará a tiempo de inactividad y costos de envío que merman sus beneficios.

Señales de que necesita reemplazar piezas

¿Cómo sabe que es hora de cambiar el kit si no ha estado rastreando el recuento exacto de pulsos? Hay tres indicadores principales:

1. Caída de energía: Se encuentra necesitando subir la potencia para obtener la misma respuesta del paciente.
2. Cambio de sonido: El "chasquido" nítido de la onda de choque se convierte en un "golpe" sordo o un sonido de traqueteo.
3. Tartamudeo: La frecuencia se vuelve inconsistente, saltándose latidos durante una sesión de disparo rápido.

Ignorar estas señales es peligroso. A medida que la bala se desgasta, produce polvo metálico fino. Este polvo se mezcla con el lubricante para formar una pasta abrasiva formar una pasta abrasiva ¹⁰ que desgasta el interior del cuerpo de la pieza de mano. Si espera demasiado, el daño se extiende del tubo reemplazable a la carcasa no reemplazable.

Análisis de costo por disparo

Para evaluar verdaderamente el valor, debe calcular el costo por disparo, incluido el mantenimiento.

• Escenario A: Máquina barata, pieza de mano no reemplazable. Muere después de 2 millones de disparos. Costo: $1,000. Costo/Disparo: $0.0005.
• Escenario B: Máquina profesional, kits reemplazables. La pieza de mano cuesta $500, el kit cuesta $100 (cada 1M disparos). Vida total 10M disparos.
  • Inicial: $500
  • 9 Kits: $900
  • Total: $1,400 por 10M disparos.
  • Costo/Disparo: $0.00014.

La máquina profesional con piezas reemplazables es significativamente más barata a largo plazo.

Ejemplo de Programa de Mantenimiento

Conclusión

Evaluar una pieza de mano de ondas de choque requiere mirar más allá del precio para la ingeniería debajo de la carcasa. Al priorizar las clasificaciones totales de pulsos, las características de enfriamiento activo, los materiales de alta calidad y los kits de mantenimiento fáciles de usar, usted asegura resultados clínicos consistentes y un retorno superior de la inversión.
