Verfügt das Stoßwellentherapiegerät über einen Überhitzungsschutz?

Als Hersteller entwickle ich jedes Stoßwellentherapiesystem ¹ mit mehrschichtigem Überhitzungsschutz, da die Temperaturregelung sowohl den Patientenkomfort als auch die Langlebigkeit der Geräte gewährleistet.

Ja – professionelle Stoßwellentherapiemaschinen verfügen über aktive Überhitzungsschutzfunktionen wie Temperatursensoren, automatische Leistungsreduzierung und zeitgesteuerte Abkühlzyklen. Diese Systeme verhindern eine Überhitzung der Spule oder des Kompressors während längerer Behandlungen und gewährleisten eine gleichmäßige Pulsabgabe in belebten Klinikumgebungen.

Unterschiedliche Schutzstrategien gelten für Handstücke, Konsolen und Luftkompressoren, abhängig von der Energieart (extrakorporale Stoßwellentherapie (ESWT) ² kann pneumatisch, elektromagnetisch oder piezoelektrisch sein).

Welche Sicherheitsfunktionen gibt es, um eine Überhitzung bei langen Behandlungen zu verhindern?

Hersteller integrieren elektronische und mechanische Steuerungen, um thermische Lasten zu verwalten, die durch repetitive Stoßimpulse entstehen, und greifen auf Wärmemanagementlösungen für medizinische Elektronik ³ und Temperaturerfassung für medizinische Geräte ⁴ zurück, um kritische Komponenten automatisch zu überwachen.

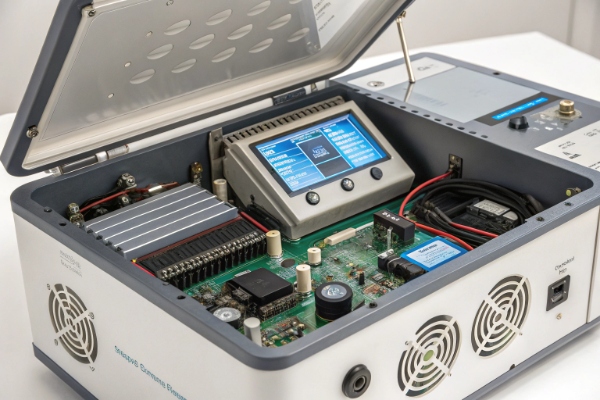

Thermische Schutzmechanismen in modernen ESWT-Geräten kombinieren aktive Kühlung (Lüfter oder Kühlkörper), Abschaltlogik mit Temperaturerfassung und automatische Neustartverzögerungen. Einige Systeme reduzieren die Frequenz oder Energieabgabe, wenn die Innentemperatur sich den sicheren Grenzwerten nähert, während andere den Betrieb pausieren, bis die Sensoren in den Normalbereich zurückkehren.

Typische Schutzarten

1. Temperatursensoren: Messen die Wärmeentwicklung von Spule, Kompressor oder Platine; lösen eine Abschaltung bei ca. 80–90 °C aus.
2. Intelligente Lüftersteuerung: Lüfter mit variabler Drehzahl erhöhen den Luftstrom, wenn Sensoren steigende Wärme erkennen.
3. Pulsbegrenzungsmodus: Das Gerät begrenzt Pulsstöße (z. B. 6.000–8.000), bevor eine obligatorische Kühlung erfolgt.
4. Automatische Abkühlung: Nach der Sitzung laufen die Lüfter mehrere Minuten, um die Temperatur zu normalisieren.
5. Thermosicherung / Relais: Hardware-Backup, das die Stromversorgung unter Fehlerbedingungen unterbricht.

Tabelle 1 – Gängige Schutzmechanismen nach Komponente

Viele Hersteller verwenden NTC-Temperatursensoren ⁷ in Spulen, Kompressoren und Steuerplatinen, um steigende Hitze genau zu erkennen und zu reagieren, bevor Schäden entstehen.

Als letzte Hardware-Schicht integrieren viele Designs spezielle thermische Abschaltvorrichtungen, die im Fehlerfall die Stromversorgung dauerhaft unterbrechen, ähnlich wie Übertemperaturschutzgeräte, die in der Elektronik verwendet werden ⁹.

Diese integrierten Funktionen arbeiten zusammen, damit Kliniker lange oder aufeinanderfolgende Sitzungen durchführen können, ohne eine thermische Überlastung zu riskieren.

Wie sollten Käufer thermische Schutzfunktionen testen oder Dokumentationen dafür anfordern?

Käufer sollten überprüfen, ob Überhitzungsschutzmaßnahmen dokumentiert sind und nicht nur in Marketingtexten erwähnt werden. Echte Validierung kommt von technischen Berichten und Benutzerhandbüchern, die mit IEC 60601-1 allgemeine Sicherheitsanforderungen ⁵ für medizinische elektrische Geräte übereinstimmen.

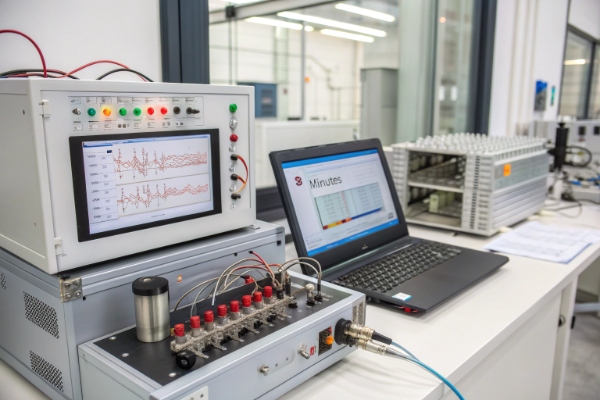

Fordern Sie IEC 60601-1 und IEC 60601-1-2 Sicherheitsprüfdaten sowie Herstellererklärungen zum Übertemperaturschutz an. Führen Sie während der Abnahmeprüfung die Maschine für ≥ 30 Minuten bei hoher Frequenz aus und bestätigen Sie das automatische Abkühlen oder das Warnverhalten. Überprüfen Sie immer den Abschnitt “Schutzfunktion” oder “Wartung” im Handbuch auf Sensor-Schwellenwerte und Lüfterzyklen.

Schritte zur Überprüfung durch den Käufer

1. Fragen Sie nach einer IEC-Testzusammenfassung: Klausel 11 der IEC 60601-1 behandelt abnormalen Betrieb und Temperaturgrenzen.
2. Beobachten Sie das Laufzeitverhalten: Dauerbetrieb bei maximaler Energie – prüfen Sie, ob sich die Lüftergeschwindigkeit ändert oder Warnmeldungen erscheinen.
3. Protokolle prüfen: Einige digitale Konsolen protokollieren Temperaturwarnungen.
4. Schaltplan prüfen: Stellen Sie sicher, dass Sensoren auf Spulen-, Kompressor- und Netzteilkreisen vorhanden sind.
5. Garantie prüfen: Bestätigen Sie, dass Überhitzung nur bei Missbrauch durch blockierte Lüftungsschlitze ausgeschlossen ist, nicht bei Konstruktionsfehlern.

Tabelle 2 – Vom Käufer zu beschaffende Dokumentation

Diese Bewertungen beziehen sich typischerweise auf Klausel 11 der Anforderungen an übermäßige Temperaturen in IEC 60601-1, wie zusammengefasst in praktische Anleitung zu IEC 60601-1 Temperaturen ⁶.

Ein kurzer, beobachteter “Stresstest” unter Ausstellungsbedingungen gibt Käufern sofortigen Beweis dafür, dass das System sich selbst schützen kann.

Warum ist Überhitzungsschutz für stark frequentierte Salon-/Klinikbetriebe wichtig?

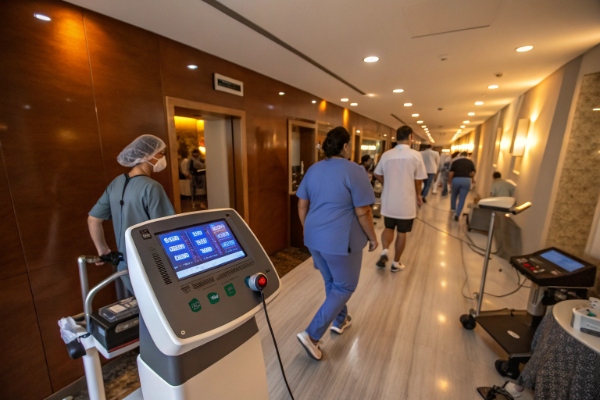

Kliniken, die mehrere Sitzungen hintereinander durchführen, benötigen eine stabile Leistung und minimale Ausfallzeiten. Überhitzung reduziert die Energiekonstanz, erhöht die Reparaturkosten und verkürzt die Lebensdauer der Komponenten.

Thermischer Schutz ist entscheidend, da ESWT hohe kinetische oder elektromagnetische Lasten erzeugt – ohne aktive Kühlung trocknet das Lagerfett aus, Spulen verschlechtern sich und die Kalibrierung driftet. Automatische thermische Regelung bewahrt die Zuverlässigkeit, verlängert die Serviceintervalle und verhindert Patientenbeschwerden durch inkonsistente Pulsintensität.

Wirksam Thermisches Management medizinischer Geräte ⁸ stellt sicher, dass Hotspots kontrolliert werden, sodass Komponenten auch in Kliniken mit hohem Durchsatz innerhalb sicherer Temperaturgrenzen arbeiten.

Betriebliche Vorteile

• Sicherheit: Verhindert übermäßige Oberflächentemperatur an Handstücken.
• Konsistenz: Hält die Energie pro Puls über lange Sitzungen stabil.
• Langlebigkeit: Schützt Spulen, Kondensatoren und pneumatische Ventile.
• Betriebszeit: Reduces emergency servicing due to thermal faults.
• Energy efficiency: Smart fans operate only as needed.

Table 3 — Cost impact of good vs poor thermal design

In Umgebungen mit hohem Volumen amortisiert sich eine robuste Kühlung schnell durch reduzierte Reparaturen und einen vorhersehbaren Durchsatz.

Gibt es Unterschiede beim Schutz zwischen Einsteiger- und High-End-Geräten?

Ja – High-End-Modelle verwenden Multi-Sensor-Feedback und intelligente Lüftersysteme, während Budget-Einheiten ausschließlich auf passive Luftzirkulation angewiesen sind.

Einstiegsmaschinen können nur einen einfachen Lüfter oder eine feste Pulsbegrenzung enthalten, während fortschrittliche Kliniksysteme mehrere thermische Zonen (Spule, Platine, Kompressor) überwachen und Firmware-Logik für automatische Abkühlung und Fehlerprotokollierung integrieren. Die Komplexität des Überhitzungsschutzes korreliert oft mit dem Preis, dem Zertifizierungsumfang und der Einschaltdauerbewertung.

Vergleichender Überblick

Für Salonketten oder Physiotherapiezentren, die den ganzen Tag über arbeiten, ist die Investition in ein zertifiziertes High-End-System mit bewährten medizinischen Kühltechnologien für Geräte ¹⁰ reduziert langfristige Wartungskosten und schützt die Garantieansprüche.

Schlussfolgerung

Professionelle Stoßwellentherapiegeräte verfügen über mehrschichtigen Überhitzungsschutz durch Sensoren, intelligente Lüfter und automatisierte Abkühlungslogik. Käufer sollten IEC 60601-Testnachweise verlangen, das Echtzeit-Schutzverhalten beobachten und den Arbeitszyklus sowie das Kühldesign des Geräts an ihre Arbeitslast anpassen. High-End-Systeme sind in der Anschaffung teurer, bieten aber eine sicherere und zuverlässigere Leistung bei starker klinischer Beanspruchung.
