هل يقدم الموردون رسومات أو نماذج ثلاثية الأبعاد لأجهزة العلاج بالموجات الصدمية المخصصة؟

غالبًا ما أتلقى هذا الطلب في بداية المشروع: “هل يمكنك مشاركة الرسومات أو النماذج ثلاثية الأبعاد حتى يتمكن فريقنا من مراجعة الملاءمة والعلامة التجارية؟” نعم - عندما يكون النطاق والحماية واضحين. استخدام قالب اتفاقية عدم إفشاء قياسي اتفاقية عدم إفشاء متبادلة قياسية وإرشادات من الويبو ¹ يحمي كلا الطرفين من اليوم الأول.

يقدم معظم الموردين ذوي السمعة الطيبة رسومات فنية ونماذج ثلاثية الأبعاد لآلات الموجات الصدمية المخصصة بموجب اتفاقية عدم إفشاء. يعتمد مستوى التفاصيل على النطاق ومخاطر الملكية الفكرية والتزام الطلب. تستخدم المراحل المبكرة نماذج مبسطة؛ تتضمن المراحل اللاحقة واجهات كاملة وبيانات التركيب.

تحافظ العملية النظيفة على سلامة الملكية الفكرية، وتقصر المواعيد النهائية، وتجعل القرارات الهندسية مرئية. تشرح الأقسام التالية أنواع الملفات النموذجية، وما هو مستوى التفاصيل المتوقع، ومتى يتم مشاركة الملفات، وكم هي حرية العملاء في التعديل، ومتى تنطبق الرسوم.

ما مدى تفصيل ملفات تصميم المورد؟

أحب أن أبدأ مع وضع النهاية في الاعتبار. أسأل فرق الهندسة بالضبط عن القرارات التي يحتاجون إلى أن تدعمها الملفات، حتى أتمكن من إرسال الحد الأدنى الذي يسمح لهم بالتقدم بسرعة. بالنسبة للقياس والتفاوتات، يشير معظم العملاء إلى GD&T لكل ASME Y14.5 ² لتجنب الغموض بين الورش.

تتراوح ملفات المورد من نماذج “الغلاف” البسيطة إلى رسومات التصنيع المفصلة بالكامل. بالنسبة لمعظم مشاريع OEM/ODM، يشارك الموردون ملفات CAD كاملة الواجهة (للملاءمة والتركيب ومسارات الكابلات) مع الاحتفاظ بالأجزاء الداخلية المملوكة مجردة أو “صندوق أسود”.”

تتبع بيانات التصميم عادةً إصدارًا مرحليًا، متوافقًا مع المخاطر والقرارات.

مستويات التفاصيل النموذجية (LOD)

• LOD-E (الغلاف): الحجم الخارجي، مناطق الإبعاد، مواقع الموصلات، أنماط فتحات التثبيت. لا توجد تفاصيل داخلية. جيد لتصميم العربات، تخطيط العيادات، أو التعبئة والتغليف.
• LOD-I (واجهة كاملة): يضيف الواجهات الميكانيكية، أنواع الخيوط، مراجع البيانات، أنصاف أقطار انحناء الكابلات، ومناطق إبعاد فتحات التهوية. جيد للمراجعة التكاملية ومراجعة التصميم للتصنيع والتجميع (DFMA).
• LOD-F (مجموعة فرعية للتصنيع): يتضمن رسومات تصنيع ثنائية الأبعاد للأقواس، الألواح، والعربات غير المملوكة مع التفاوتات والتشطيبات.
• LOD-P (الأجزاء الداخلية المملوكة): تجميعات كاملة للأدوات اليدوية، وحدات الطاقة، مكدسات لوحات الدوائر المطبوعة (PCB)، أو المحولات. غالباً ما يتم حجبها أو تقديمها كـ “كتل” مبسطة مع كتلة/مركز ثقل دقيق.
• LOD-S (مناظير الخدمة): رسوم توضيحية مفككة، مواصفات عزم الدوران، استدعاءات الأجزاء القابلة للتآكل، وتسلسلات الصيانة للتدريب.

أنواع الملفات التي تم رؤيتها في مشاريع Shockwave

• CAD: STEP (.stp) وفقًا لـ ISO 10303 “STEP” ³, ، IGES (.igs) مع تاريخ يعود إلى موارد NIST IGES ⁴, ، و Parasolid (.x_t/.x_b) من Siemens Parasolid ⁵.
• الرسومات: PDF للقراءة فقط، DWG/DXF لـ 2D، وأحيانًا CAD الأصلي للأجزاء المصممة بشكل مشترك.
• البيانات الوصفية: مستخلصات قائمة المواد، جداول تشطيب السطح، رموز الطلاء (RAL/Pantone)، جداول الخيوط، ومخططات عزم الدوران.
• مواد تجربة المستخدم: مخططات تخطيط الشاشة (PNG، تصديرات Figma)، رسومات الملصقات (AI/PDF)، وملفات النقش بالليزر (DXF).

الجدول 1 — مستوى التفاصيل مقابل القرار الذي يتيحه

يقوم الموردون بإصدار بيانات LOD أعلى مع نمو الثقة واستقرار النطاق وانتقال الطلبات من المفهوم إلى البناء.

هل يمكن للعملاء تعديل النماذج ثلاثية الأبعاد؟

أسمع فرق البحث والتطوير القوية تقول: “سنقوم بتعديل STEP الخاص بك لتسريع تصميم الغلاف أو العربة.” هذا جيد عندما تكون الضوابط واضحة. تحتفظ العديد من الفرق أيضًا بـ PLM مصدر واحد للحقيقة — انظر نظرة عامة على إدارة دورة حياة المنتج ⁶— لتتبع المراجعات والموافقات.

يمكن للعملاء تعديل نماذج ثلاثية الأبعاد مشتركة للتكامل والتعبئة، شريطة أن تحد شروط العقد من إعادة التوزيع وتمنع التغييرات التي تؤثر على الأداء أو السلامة. يتطلب الموردون عادةً مقترحات تغيير لأي واجهة تلامس الوظيفة أو الامتثال.

إليك كيف يعمل التحرير عمليًا.

ما يمكن للعملاء تغييره عادةً

• هندسة غير وظيفية حول الوحدة: فتحات في عربة، أقواس تثبيت، قنوات كابلات، ولوحات ملصقات.
• عناصر العلامة التجارية وواجهة المستخدم: إطارات اللوحة الأمامية، أشكال المقابض، تشطيبات الألوان، ورؤوس الشارات، طالما بقيت الخلوصات.
• التعبئة والتغليف والهياكل الخارجية: حشوات الرغوة، علب الطيران، تعديلات أثاث العيادة.

ما يتطلب موافقة المورد

• واجهات التركيب: أنماط الثقوب، الخيوط، وميزات البيانات التي تضمن المحاذاة والتحكم في الاهتزازات.
• مسارات الحرارة وتدفق الهواء: حجم الفتحة، وكثافة الشبكة، أو أشكال مجاري المروحة التي تؤثر على الراحة الحرارية والصوتية.
• التوافق الكهرومغناطيسي والحماية: حشوات موصلة، أو ألسنة تأريض، أو علب حماية تحمي هوامش الامتثال.
• هندسة قطعة اليد والمحول: أي شيء قد يغير توصيل الطاقة، أو بيئة العمل، أو التوافق الحيوي.

سير عمل آمن للتعديلات

• العمل على مشتق نسخ، وليس النموذج الرئيسي.

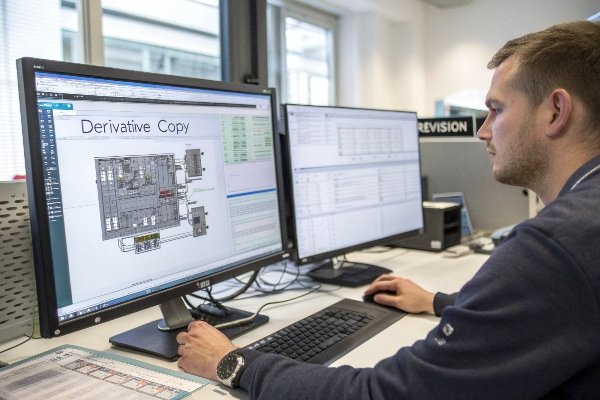

• الاحتفاظ بـ سجل المراجعة مع التاريخ والتغيير والأساس المنطقي.
• إرسال خطوط حمراء أو لقطات شاشة متراكبة لمراجعة سريعة من المورد.
• طلب DDID (معرف انحراف التصميم) عندما تكون هناك حاجة إلى تجربة سريعة.
• قم بطي التعديلات المقبولة مرة أخرى في نظام إدارة دورة حياة المنتج (PLM) الخاص بالمورد لتبقى قابلة للتتبع.

الجدول 2 - تنسيقات الملفات الشائعة والاستخدام الموصى به

إذا لم يكن لدى أصحاب المصلحة أدوات CAD،, صيغ العارض مثل eDrawings ⁷ أو 3D PDF (انظر دليل Adobe لـ 3D PDF) صفحة الدعم ⁸ دع الفرق تقيس وتعلق دون الكشف عن الملفات الأصلية.

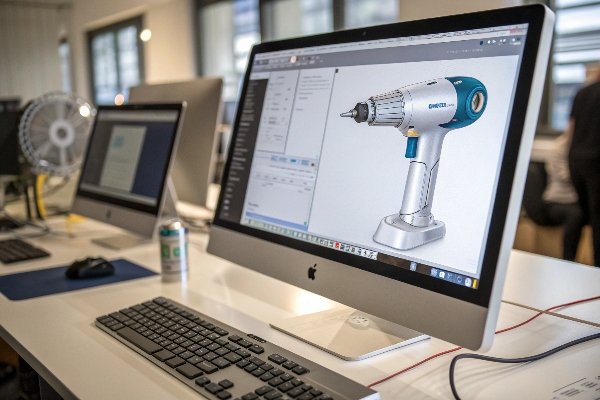

هل يتم مشاركة ملفات CAD قبل الإنتاج؟

يُطلب مني تقديم رسومات CAD “مبكرًا” لأن الفرق تريد تجميد العربات والتعبئة والتغليف بينما تتطور العلامة التجارية. يعتمد التوقيت على المخاطر. غالبًا ما تتوافق حزم الإصدارات بأسلوب السيارات مع PPAP بوابات؛ انظر مرجع AIAG PPAP ⁹. قد تستخدم عمليات البناء الأولى بأسلوب الطيران FAI (AS9102) وثائق من SAE International ¹⁰.

نعم. عادةً ما يتم مشاركة رسومات CAD على مراحل قبل الإنتاج: نطاق المفهوم عند طلب عرض الأسعار (RFQ)، واكتمال الواجهة أثناء التصنيع حسب التصميم (DFM)، ورسومات التصنيع عند تجميد التصميم. يتم إصدار الملفات النهائية كما تم بناؤها عند PPAP/FAI أو بعد التشغيل التجريبي، اعتمادًا على العقد.

يؤدي التسليم المرحلي إلى إبقاء الفرق متوافقة وتجنب إعادة العمل.

الجدول الزمني النموذجي للمشاركة

• طلب عرض أسعار / مفهوم (الأسبوع 0-2): نطاق LOD-E والمناطق الرئيسية التي يجب تجنبها. كافٍ لتخطيط المساحة وتحديد حجم العربة المبكر.
• التصنيع حسب التصميم / EVT (الأسبوع 2-6): نماذج واجهة LOD-I ورسومات أولية للألواح والأقواس. يقوم المورد والعميل بإجراء تحليلات تفاوت التراص.
• DVT / تجميد التصميم (الأسبوع 6-10): رسومات التصنيع LOD-F للأجزاء الخارجية ومُعنونة بـ “مرشح الإصدار”.”
• PVT / تجريبي (الأسبوع 10-14): عروض الخدمة (LOD-S) وتحديثات CAD التي تعكس التصحيحات التجريبية.
• الإنتاج الضخم: حزمة "كما تم بناؤه" مع علامات المراجعة، وأدوات تثبيت مراقبة الجودة، ومخططات عزم الدوران، ورسومات الملصقات.

ماذا لو احتاجت العيادة إلى الملفات في وقت أبكر؟

قد يشارك الموردون للقراءة فقط أو مُعلمة بعلامة مائية نماذج. سيوفر البعض ملفات عارض (مثل eDrawings، ملفات PDF ثلاثية الأبعاد) حتى يتمكن أصحاب المصلحة من القياس دون استخراج هندسة حساسة.

بنود العقد التي تحافظ على ضيق الجداول الزمنية

• A تعريف الانتهاء لكل دفعة CAD.
• A تغيير النافذة مع تواريخ قطع قبل الأدوات أو تصنيع لوحات الدوائر المطبوعة.
• A مراجعة اتفاقية مستوى الخدمة (على سبيل المثال، 48-72 ساعة) للتعديلات.
• A مصدر واحد للحقيقة (رابط PLM أو vault) لتجنب انحراف الإصدار.

هل يتقاضى الموردون رسومًا مقابل نماذج التصميم؟

أتلقى هذا السؤال من قادة المشتريات الذين يجب عليهم حماية الميزانيات: “هل ملفات CAD مجانية؟” الإجابة الصادقة هي، يعتمد الأمر على العمق والحقوق.

يدرج العديد من الموردين ملفات CAD الخاصة بالظرف والواجهة مجانًا بمجرد تقديم طلب. غالبًا ما تتطلب رسومات التصنيع التفصيلية وملفات CAD الأصلية والتجميعات الخاصة إما حدًا أدنى لكمية الطلب (MOQ) أو رسوم NRE أو نموذج وصول مرخص.

تعكس سياسات التسعير التكلفة الحقيقية لوقت الهندسة وجودة التوثيق وحماية الملكية الفكرية.

نماذج التسعير الشائعة

• مشمول مع الطلب: LOD-E/LOD-I، رسومات للأجزاء المملوكة للعميل، أعمال فنية للملصقات، وخطوط قوالب التعبئة والتغليف.
• NRE (هندسة غير متكررة): رسوم لمرة واحدة تغطي التطوير المشترك، وتكرارات DFM، والتحقق. غالبًا ما يتم استردادها بعد تجاوز حد حجم معين.
• الوصول المرخص: رسوم سنوية لملفات CAD الأصلية أو المكتبات البارامترية أو وثائق واجهة برمجة التطبيقات؛ مرتبطة بعدد المستخدمين والنطاق.
• الضمان أو “الصندوق الأسود” التسوية: يحتفظ المورد بالداخلية الخاصة ولكنه يشارك الكتلة الدقيقة / COG والواجهات مجانًا.

ما يؤثر على التكلفة

• عمق الكشف: الداخلية مقابل الواجهات فقط.
• عدد المراجعات: كم عدد حلقات التصميم المتضمنة.
• شروط الملكية: ما إذا كان العميل يكتسب حقوقًا مشتقة.
• نطاق الدعم: مكتب مساعدة CAD، التحويل، وإعادة التصدير.

الجدول 3 - أنماط الرسوم النموذجية حسب التسليم

الشروط التجارية الواضحة تزيل الاحتكاك وتحمي الطرفين.

الخاتمة

يشارك معظم الموردين الرسومات والنماذج ثلاثية الأبعاد على مراحل بموجب اتفاقية عدم إفشاء. تغطي الملفات المبكرة الأغلفة والواجهات؛ تضيف الملفات اللاحقة تفاصيل التصنيع. يمكن للعملاء تعديل النماذج للتكامل، ولكن الواجهات الوظيفية تحتاج إلى موافقة. غالبًا ما يتم تضمين الوصول إلى CAD مع الطلبات؛ قد تتطلب الحزم الأعمق أو الأصلية NRE أو ترخيصًا.

الحواشي

1. تشرح الويبو اتفاقيات عدم الإفشاء وأساسيات الملكية الفكرية للمشاريع عبر الحدود. ︎
2. يحدد ASME Y14.5 GD&T لتوصيل المتطلبات الدقيقة. ︎
3. ISO 10303 (STEP) هو المعيار المحايد لتبادل بيانات CAD. ︎
4. يستضيف المعهد الوطني للمعايير والتكنولوجيا (NIST) موارد IGES والمواصفات التاريخية. ︎
5. تصف Siemens Parasolid النواة الهندسية وراء العديد من أدوات CAD. ︎
6. نظرة عامة على إدارة دورة حياة المنتج (PLM) توضح كيف تدير الفرق المراجعات والإصدارات. ︎
7. يتيح عارض eDrawings للمستخدمين غير المتخصصين في CAD فتح النماذج وقياسها. ︎
8. يوضح دليل Adobe كيفية عرض النماذج ثلاثية الأبعاد في ملفات PDF. ︎
9. يشرح AIAG PPAP مستندات الموافقة على أجزاء الإنتاج. ︎
10. يحدد SAE AS9102 وثائق فحص المقالة الأولى. ︎
