كيف تسأل الموردين عن معايرة مستشعر الضغط لآلات العلاج بالضغط؟

واجه فريق الهندسة لدينا مؤخرًا مشكلة حرجة. وصلت دفعة من أجهزة العلاج بالضغط إلى صالون أحد العملاء بقراءات ضغط غير متناسقة. انتفخت غرف الهواء بشكل غير منتظم - انفجارات بقوة 80 مم زئبق بدلاً من دورات مستقرة بقوة 40 مم زئبق. شعر العملاء بعدم الراحة. السبب الجذري؟ معايرة مستشعر ضعيفة من المورد.

للسؤال عن الموردين حول معايرة مستشعرات الضغط لأجهزة العلاج بالضغط، اطلب شهادات ISO 17025 أو ISO 13485، واطلب شهادات المعايرة مع بيانات “كما وجدت” و “كما تركت”، وتحقق من إمكانية تتبع NIST، وأكد تحمل المعايرة (± 3 مم زئبق أو أفضل)، واسأل عن تدابير منع الانجراف وفترات إعادة المعايرة.

سيرشدك هذا الدليل خلال كل سؤال تحتاج إلى طرحه على المورد الخاص بك. ستتعلم كيفية التحقق من جودة المعايرة، والمستندات التي يجب طلبها، وكيفية ضمان استقرار المستشعر على المدى الطويل. دعنا نتعمق في التفاصيل.

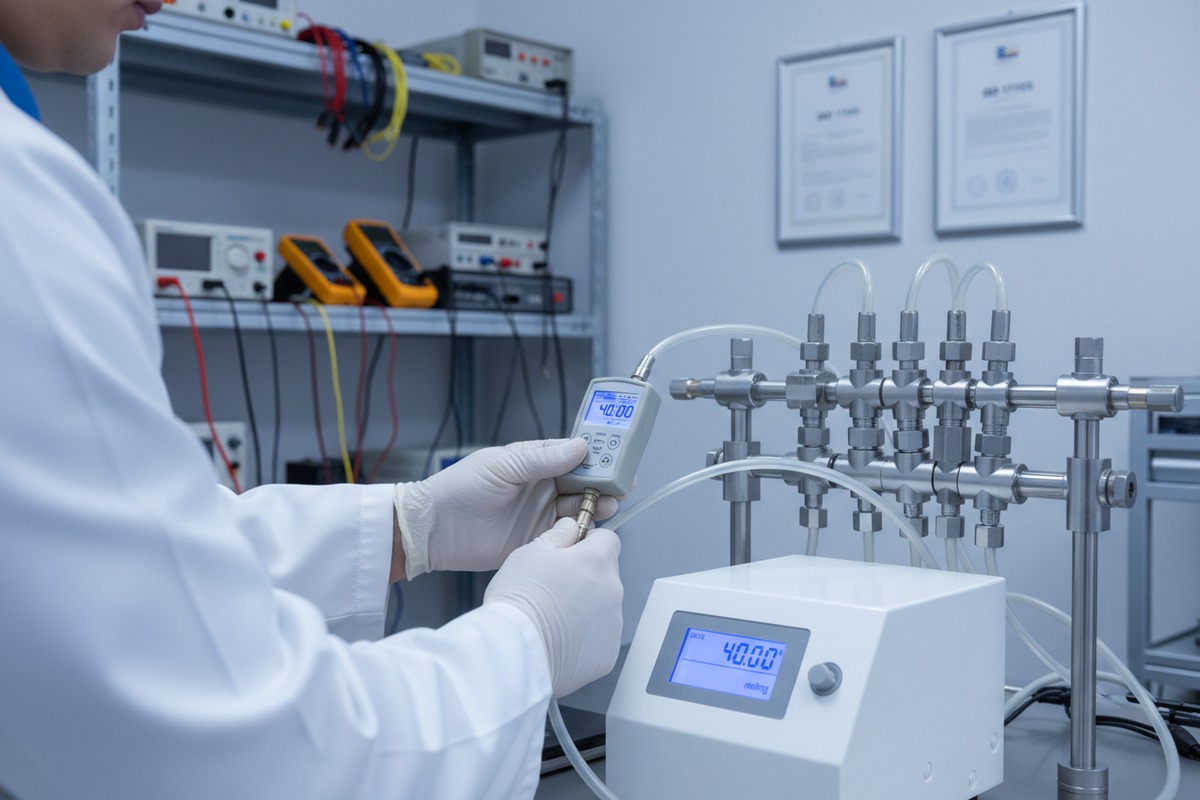

كيف يمكنني التحقق من أن معايرة مستشعر الضغط لدى المورد الخاص بي تلبي معايير الجودة الصارمة لعلامتي التجارية؟

عندما نقوم بتوريد مستشعرات الضغط لخطوط إنتاج العلاج بالضغط لدينا، فإن أول شيء نتحقق منه ليس السعر. إنها مؤهلات المعايرة لدى المورد. ورقة بيانات جميلة لا تعني شيئًا إذا انحرفت المستشعرات بعد 500 دورة علاج. سيشتكي عملاء الصالون الخاص بك. ستتضرر سمعة علامتك التجارية.

للتحقق من جودة معايرة حساس الضغط لدى المورد، اطلب شهادات ISO 17025 أو ISO 13485 الخاصة بهم، واطلب شهادات معايرة نموذجية تُظهر قيم عدم اليقين، وتأكد من إمكانية التتبع إلى NIST أو المعايير الوطنية المكافئة، وتحقق من أن تحمل المعايرة الخاص بهم يلبي أو يتجاوز ±3 مم زئبق لنطاق العلاج من 20-120 مم زئبق.

لماذا الشهادات مهمة

الشهادات هي مرشحك الأول. إنها تفصل الموردين الجادين عن أولئك الذين يختصرون الطريق.

ISO/IEC 17025 ¹ هي مجموعة من معايير الاعتماد الدولية لمختبرات المعايرة. تم إصدار معايير ISO 17025 في عام 1999 ثم تم تنقيحها في عامي 2005 و 2017. يضمن هذا المعيار أن المختبر لديه الكفاءة الفنية لإجراء معايرات دقيقة.

عندما يكون المختبر معتمدًا وفقًا لمعيار ISO 17025، فمن المرجح أن يتم قبول تقارير وشهادات الاختبار الخاصة به بثقة على الصعيدين الوطني والعالمي.

بالنسبة للمعدات الطبية مثل أجهزة العلاج بالضغط، يركز المسار على المتطلبات التنظيمية الرئيسية بما في ذلك لوائح نظام الجودة في إدارة الغذاء والدواء الأمريكية 21 CFR الجزء 820 (U.S. FDA 21 CFR Part 820) و ISO 13485 ² (الأجهزة الطبية - أنظمة إدارة الجودة).

الشهادات الرئيسية المطلوب طلبها

فهم إمكانية تتبع المعايرة

تضمن المعايرة التي يمكن تتبعها بواسطة NIST أن أي قياسات يتم إجراؤها باستخدام أداة معتمدة لديها سلسلة قياس غير منقطعة تؤدي إلى المعايير التي تحتفظ بها NIST مع عدم اليقين المعروف والموثق لكل خطوة في السلسلة. تتبع NIST ⁴

اسأل موردك: "هل يمكنك تقديم وثائق توضح سلسلة التتبع من أجهزة الاستشعار الخاصة بك إلى NIST أو المعهد الوطني للقياس الخاص بك؟"

مجرد معايرة جهاز أو قطعة أثرية في NIST لا يكفي لجعل نتيجة القياس التي حصل عليها مستخدم الجهاز قابلة للتتبع. لتأسيس قابلية التتبع، يجب أن تكون هناك سلسلة معايرات موثقة وغير منقطعة حيث يجب تأهيل كل قيمة مقاسة ببيان عدم اليقين المرتبط بها.

متطلبات التفاوت للضغط العلاجي

تعمل آلات الضغط العلاجي في نطاق 20-120 مم زئبق. لتصريف السائل اللمفاوي بأمان وفعالية، يجب أن يكون التفاوت ± 3 مم زئبق أو أفضل. اطلب من موردك تقديم بيانات اختبار الخطية عند نقاط اختبار 30 و 60 و 90 مم زئبق.

ما هي الوثائق الفنية التي يجب أن أطلبها لإثبات أن أجهزة الاستشعار معايرة بدقة قبل الشحن؟

في مصنعنا، تعلمنا أن الأوراق مهمة بقدر الأجهزة. المستشعر بدون وثائق مناسبة هو مسؤولية تنتظر الحدوث. عندما يشكك عميلك في جودة منتجك، فأنت بحاجة إلى سجلات قابلة للدفاع عنها. عندما يقوم مدقق بتدقيق استيرادك، فأنت بحاجة إلى شهادات قابلة للتتبع.

اطلب شهادات المعايرة مع بيانات "كما وجدت" و "كما تركت"، وقيم عدم اليقين في القياس، ومعايير النجاح/الفشل، وتحديد المعايير المرجعية، والظروف البيئية أثناء المعايرة، ومؤهلات الفنيين، وبيانات التتبع. اطلب أيضًا وثائق نظام إدارة الجودة للمورد وإجراءات المعايرة المكتوبة.

العناصر الأساسية لشهادة معايرة صالحة

شهادة المعايرة هي وثيقة لا يمكن إصدارها إلا من قبل مركز معايرة معتمد وفقًا لمعيار ISO 17025. تحتوي شهادة المعايرة على جميع المعلومات المتعلقة بالجهاز، مثل: تاريخ المعايرة والرقم التسلسلي، نتيجة القياس، عدم اليقين، المعايير المرجعية، الأجهزة المستخدمة، الظروف البيئية أثناء القياسات.

بشكل حاسم، لكل معلمة تم اختبارها، نقدم بيانات قياس "كما وجدت" و "كما تركت"، جنبًا إلى جنب مع عدم اليقين المحسوب في القياس، مما يوفر رؤية كاملة لأداء جهازك. "بيانات "كما وجدت" و "كما تركت" ⁶

قائمة التحقق من الوثائق

ما تخبرك به بيانات "كما وجدت" و"كما تركت"

الشهادات التي تعرض جميع بيانات "كما وجدت" و"كما تركت" تكشف عن حالة المستشعر قبل وبعد المعايرة. إذا أظهرت بيانات "كما وجدت" انحرافًا كبيرًا عن المواصفات، فهذه علامة حمراء. يشير ذلك إلى أن المستشعر قد ينحرف بسرعة في الاستخدام الميداني.

بيانات المعايرة متعددة النقاط

اطلب بيانات المعايرة عند نقاط ضغط متعددة. لتطبيقات العلاج بالضغط، اطلب البيانات عند:

• 20 مم زئبق (الحد العلاجي الأدنى)
• 60 مم زئبق (المدى المتوسط)
• 90 مم زئبق (المدى العلاجي الأعلى)
• 120 مم زئبق (ضغط التشغيل الأقصى)

مثل أي أداة دقيقة، يمكن أن تنحرف مستشعرات الضغط بمرور الوقت. لهذا السبب، تعد المعايرة الدورية لمستشعر الضغط ضرورية للحفاظ على أداء موثوق وتجنب العواقب المكلفة.

بيانات التباطؤ والخطية

اسأل موردك عما إذا كانوا يقومون بفحوصات التباطؤ. يتضمن ذلك تطبيق الضغط في خطوات متزايدة ومتناقصة للتحقق من اتساق القراءات. يجب أن تُظهر بيانات الخطية أن المستشعر يتتبع بدقة عبر نطاق الضغط الكامل دون انحراف يزيد عن ±5%.

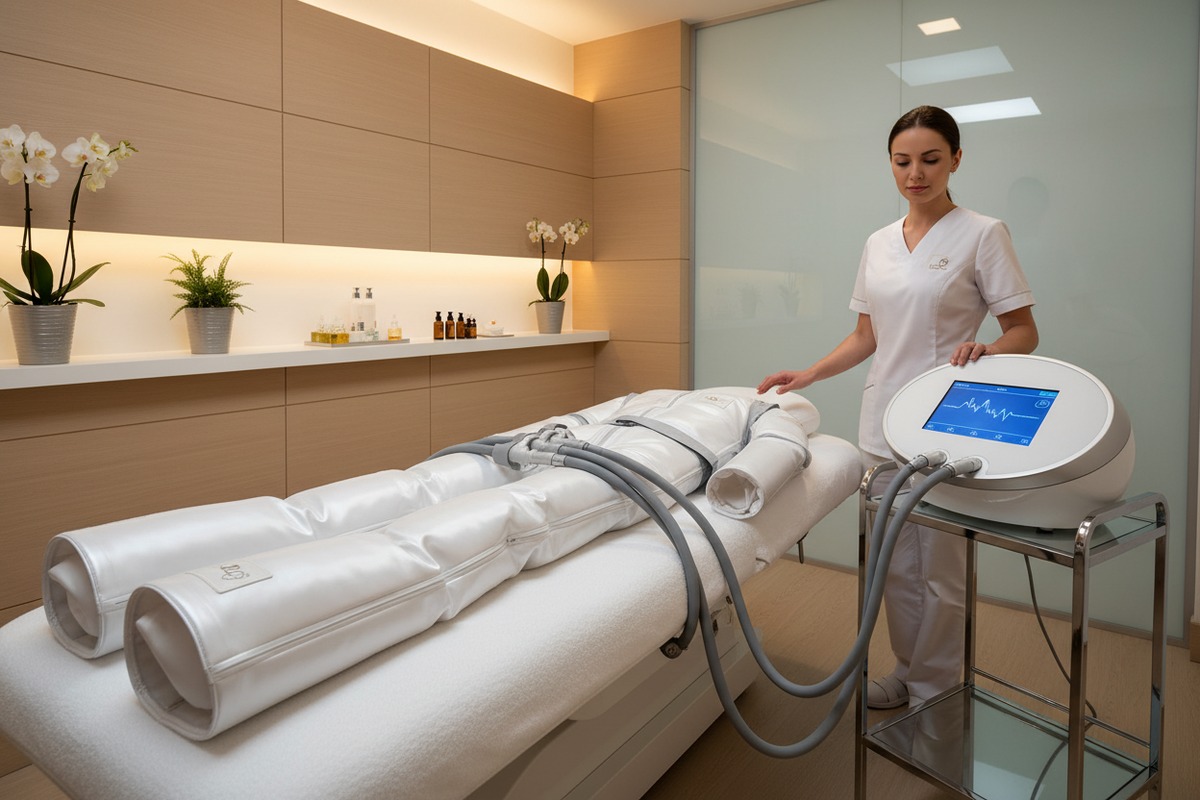

كيف أضمن بقاء مستشعرات الضغط في أجهزتي المخصصة مستقرة وموثوقة لعملاء صالوني؟

كان لدينا ذات مرة موزع يتصل بنا في حالة إحباط. أفاد عملاء صالونه بأن العلاجات تبدو مختلفة من جلسة إلى أخرى. كان الضغط غير متناسق. بعد التحقيق، وجدنا أن المستشعرات قد انحرفت إلى ما وراء الحدود المسموح بها بعد ستة أشهر فقط من الاستخدام. لم يختبر المورد الأصلي الاستقرار طويل الأمد.

لضمان استقرار المستشعر على المدى الطويل، اسأل الموردين عن مواصفات الانجراف، وفترات إعادة المعايرة الموصى بها، وميزات تعويض درجة الحرارة، وبيانات اختبار الدورة، وتغطية الضمان لحالات عدم التسامح. اطلب دليلًا على اختبارات التقادم المتسارع واستفسر عن معدلات فشل المجال من العملاء الحاليين.

فهم انحراف المستشعر

المعايرة هي عملية مقارنة خرج مستشعر الضغط بمعيار مرجعي معروف وتعديله إذا لزم الأمر. بمرور الوقت، بسبب التعرض البيئي أو الإجهاد الميكانيكي أو التقادم، يمكن أن تتدهور دقة المستشعر.

تخضع أجهزة الضغط الهوائي لآلاف دورات التضخم والانكماش. كل دورة تضع ضغطًا على المستشعر. بدون اختبار مناسب، لا يمكنك التنبؤ بمدى سرعة انحراف المستشعر.

توصيات فترة المعايرة

تعتمد فترة المعايرة المثالية على التطبيق المحدد والظروف البيئية وطراز المستشعر. ومع ذلك، تشمل الإرشادات العامة: التطبيقات ذات الأهمية العالية: كل 3 إلى 6 أشهر.

يجب معايرة المعدات على فترات محددة بناءً على مخاطر المعدات وتوصيات الشركة المصنعة. يتأثر تكرار المعايرة بعدة عوامل، بما في ذلك التعقيد وحساسية القياس وأهمية القياسات وتكرار الاستخدام والظروف البيئية التي تعمل فيها المعدات.

أسئلة لطرحها حول الاستقرار طويل الأمد

تعويض درجة الحرارة

بمرور الوقت، حتى أدوات الضغط الأعلى جودة يمكن أن تصبح أقل دقة بسبب عوامل مثل التآكل، والظروف البيئية، والإجهاد الميكانيكي.

تختلف بيئات الصالونات في درجة الحرارة. قد يقرأ المستشعر الذي تم معايرته عند 20 درجة مئوية بشكل مختلف عند 35 درجة مئوية. اسأل المورد الخاص بك عما إذا كانت المستشعرات تتضمن دوائر تعويض درجة الحرارة. اطلب بيانات توضح دقة المستشعر عبر نطاق درجة حرارة التشغيل المتوقع.

اختبار الدورة والإجهاد

قد تقوم آلة العلاج بالضغط بإجراء 20-30 جلسة علاج يوميًا. تتضمن كل جلسة دورات تضخيم وانكماش متعددة. على مدار عام، يمكن أن يتجاوز هذا 50,000 دورة. اطلب وثائق توضح أن المستشعر قد تم اختباره على الأقل ضعف هذا العدد دون تجاوز حدود التفاوت.

ما هي الأسئلة المحددة التي ستساعدني في تقييم قدرة الشركة المصنعة الهندسية فيما يتعلق بدقة المستشعرات وسلامتها؟

لقد طور فريق المشتريات لدينا استبيانًا قياسيًا على مدار سنوات من عمليات تدقيق الموردين. الأسئلة الأكثر أهمية ليست حول السعر أو وقت التسليم. إنها تتعلق بالقدرة الهندسية وأنظمة الجودة والعمق التقني. المورد الذي لا يستطيع الإجابة على هذه الأسئلة بثقة هو مورد يجب تجنبه.

اسأل عن طرق المعايرة (أجهزة اختبار الوزن الميت مقابل طرق المقارنة)، ونسب دقة المعايير المرجعية (يجب أن تكون 4:1 أو أفضل)، وتدريب الفنيين وشهاداتهم، وعمليات التدقيق الداخلي، والتعامل مع الأدوات خارج نطاق التسامح، وإجراءات الإجراءات التصحيحية، وقدرتهم على توفير بيانات المعايرة بتنسيقات رقمية متوافقة مع أنظمة إدارة الجودة.

قاعدة نسبة الدقة 4:1

عادةً ما تكون دقة أدوات المختبر المستخدمة في كل معايرة أربع مرات على الأقل من دقة الجهاز الذي تم معايرته. قاعدة نسبة الدقة 4:1 ⁸

إذا كانت مستشعرات العلاج بالضغط لديك تتطلب دقة ±3 مم زئبق، فيجب أن تكون معايير المرجع للمورد دقيقة بمقدار ±0.75 مم زئبق أو أفضل. اسأل: "ما هي نسبة الدقة بين معايير المرجع الخاصة بك والمستشعرات التي تقوم بمعايرتها؟"

مقارنة طرق المعايرة

واحدة من أكثر الطرق دقة،, مختبرات الوزن الميت ⁹ تطبيق ضغط معروف باستخدام أوزان معايرة. تتم مقارنة خرج المستشعر مقابل هذه المرجع.

أسئلة حول القدرة الهندسية

معدات وطرق المعايرة:

• ما نوع معدات المعايرة التي تستخدمونها؟
• كم مرة تتم معايرة معداتكم المرجعية؟
• من يقوم بمعايرة معاييرك المرجعية؟

مؤهلات الموظفين:
يستخدم متخصصون مدربون أو خدمات متخصصة أدوات معايرة ومعايير مرجعية لهذه العملية.

اطلب وثائق لسجلات تدريب الفنيين وشهاداتهم.

أسئلة نظام الجودة:
يثبت اعتماد ISO/IEC 17025:2017 أن المختبر يمتلك نظام إدارة جودة (QMS) مقبولًا والقدرة والكفاءة على تقديم خدمات الاختبار والمعايرة.

• هل لديك إجراء معايرة موثق؟
• كيف تتعامل مع الأجهزة التي تجدها خارج الحدود المسموح بها؟
• ما هي عملية الإجراء التصحيحي لديك عند فشل المعايرة؟

أسئلة متعلقة بالسلامة

يجب معايرة المعدات الطبية للحفاظ على دقة التشخيص ومنع نتائج الاختبارات غير الصحيحة أو أخطاء العلاج. تضمن المعايرة أن الأجهزة مثل مضخات التسريب أو أجهزة مراقبة ضغط الدم أو معدات المختبرات الطبية تعمل ضمن حدود قياس محددة، مما يقلل من خطر إلحاق الأذى بالمريض بسبب المخرجات غير الدقيقة.

اسأل موردك:

• ما هو اختبار السلامة الذي يتم إجراؤه على المستشعرات؟
• كيف تتحقق من أن المستشعرات لن تتجاوز حدود الضغط القصوى؟
• ما هي آليات الأمان المدمجة في تصميم المستشعر؟

توافق البيانات الرقمية

تتطلب إدارة الجودة الحديثة حفظ السجلات الرقمية. اسأل عما إذا كان المورد يمكنه تقديم بيانات المعايرة بتنسيقات متوافقة مع أنظمتك. هذا يبسط توثيق الامتثال وإعداد التدقيق.

تتضمن هذه الوثائق بيانات القياس، وعدم اليقين المرتبط بها، والظروف البيئية، ومسارات التتبع - وكلها مكونات أساسية لضمان الجودة والدفاع عن التدقيق.

بطاقة تقييم المورد

قم بإنشاء نظام تسجيل لمقارنة الموردين بموضوعية:

استخدم بطاقة الأداء هذه أثناء تقييم المورد لاتخاذ قرارات مستندة إلى البيانات.

الخاتمة

طرح الأسئلة الصحيحة حول معايرة مستشعرات الضغط يحمي علامتك التجارية وعملائك. اطلب شهادات ISO، واطلب شهادات معايرة كاملة، وتحقق من إمكانية التتبع، وقم بتقييم بيانات الاستقرار طويل الأجل. عملاء الصالون الخاص بك يستحقون علاجات آمنة ومتسقة. عملك يعتمد على ذلك.
