كيف تقيم قدرة أدوات الهيكل المخصصة عند شراء آلات العلاج بالضغط؟

عندما بدأ فريق الهندسة لدينا في تطوير أنظمة العلاج بالضغط قبل أكثر من عقد من الزمان، أدركنا بسرعة أن الهيكل ليس مجرد غلاف - بل هو أساس موثوقية كل آلة. استشارة التصميم للتصنيع (DFM) ¹. يركز العديد من المشترين على الأكمام أو لوحة التحكم، ولكن بدون هيكل قوي ومصمم بدقة، يفشل النظام بأكمله في الاستخدام اليومي في المنتجع الصحي. المشكلة واضحة: يؤدي الهيكل الضعيف إلى تسرب الهواء، ومكونات غير محاذية، ومطالبات ضمان مكلفة.

لتقييم قدرة أدوات الهيكل المخصصة، اطلب شهادة ISO 13485، وتحقق من تفاوتات التصنيع باستخدام الحاسب الآلي البالغة ±0.005 مم أو أدق، واطلب عينات أولية قبل الإنتاج الضخم، وتأكد من أن المورد يقدم استشارات التصميم للتصنيع (DFM). يدمج المورد الكفء الهندسة الدقيقة مع الإنتاج القابل للتطوير لتقديم إطارات آلات العلاج بالضغط متينة وجاهزة للعلامة التجارية.

يقدم هذا الدليل معايير التقييم الرئيسية لتوريد الهياكل المخصصة شهادة ISO 9001 ². ستتعلم كيفية تقييم دقة الهندسة، واستكشاف خيارات تخصيص القوالب، وإنشاء نقاط فحص لمراقبة الجودة، وإعداد الهيكل الخاص بك للشحن الدولي الآمن.

كيف أقوم بتقييم الدقة الهندسية لأدوات الهيكل المخصصة للمورد لآلات العلاج بالضغط الخاصة بي؟

في تجربتنا في التصدير إلى الولايات المتحدة وأوروبا، رأينا مشترين يتلقون أجزاء هيكل لا تتناسب ببساطة نظام إدارة الجودة (QMS) ³. ثقوب التركيب غير محاذية. أسطح الختم تتشوه تحت الضغط. هذه علامات على دقة أدوات ضعيفة. النتيجة؟ تأخير الإنتاج وإحباط المستخدمين النهائيين.

قم بتقييم دقة الهندسة من خلال مراجعة تفاوتات التصنيع باستخدام الحاسب الآلي للمورد، والتحقق من شهادة ISO 13485 أو ISO 9001، وطلب تقارير فحص القطعة الأولى، واختبار نماذج الهياكل للتأكد من ملاءمتها مع المضخات والصمامات ولوحات التحكم. تضمن التفاوتات البالغة ± 0.005 مم أو أفضل التجميع الموثوق والأداء طويل الأمد.

لماذا التفاوتات مهمة في هياكل العلاج بالضغط

تحتوي آلة العلاج بالضغط على مضخات وصمامات ولوحات تحكم وموصلات هوائية. يجب أن يتناسب كل مكون بدقة. إذا كانت ثقوب الهيكل بعيدة حتى 0.5 مم، فقد تهتز المضخة وتنفصل. إذا كانت أسطح الختم غير مستوية، يحدث تسرب للهواء. يشعر المرضى بضغط غير متناسق. تفقد العيادات الثقة في علامتك التجارية.

يحقق التصنيع الحديث باستخدام الحاسب الآلي تفاوتات ضيقة تصل إلى ± 0.0005 بوصة، مع تطبيقات طبية غالبًا ما تتطلب ± 0.005 مم أو أفضل. تضمن هذه التفاوتات محاذاة ثقوب التركيب ضمن ± 0.005 بوصة وتبقى أسطح الختم مسطحة ضمن 0.010 بوصة. يؤثر هذا المستوى من الدقة بشكل مباشر على سلامة المرضى ووظائف الجهاز.

الشهادات الرئيسية للتحقق منها

لقد حصل مصنعنا على شهادتي ISO 13485 و MDSAP، مما يدل على الالتزام بأشد معايير الأجهزة الطبية. عندما تحصل على منتجات من مورد معتمد، فإنك تكتسب إمكانية التتبع والعمليات الموثقة والجودة المتسقة.

اختبار النموذج الأولي: خط الدفاع الأول الخاص بك

لا تتخطى مرحلة النموذج الأولي أبدًا. اطلب عينة أولية قبل الالتزام بالإنتاج الضخم. اختبر النموذج الأولي بمكوناتك الفعلية - المضخات ولوحات التحكم وموصلات الهواء. تحقق من هذه النقاط:

• هل تتوافق فتحات التثبيت دون الحاجة إلى قوة؟
• هل سطح الختم مستوٍ تحت مقياس دقيق؟
• هل يمكنك تجميع الوحدة دون تعديل؟
• هل يتناسب الهيكل مع أبعاد التعبئة والتغليف الخاصة بك؟

عندما نقوم بمعايرة أدواتنا، نجري فحوصات الأبعاد باستخدام آلات قياس الإحداثيات (CMM) ⁶. هذا يضمن بقاء كل بُعد واجهة حرج ضمن ±0.005 بوصة.

اختيار المواد لمتانة الدرجة الطبية

تتطلب أغلفة الأجهزة الطبية مواد تتحمل الاستخدام اليومي والتنظيف والصدمات العرضية. تشمل الخيارات الشائعة:

يجب أن تأتي جميع المواد مع شهادات مواد كاملة. تشمل عملياتنا إزالة النتوءات، والتنظيف بالموجات فوق الصوتية، والتخميل لتلبية معايير النظافة الطبية.

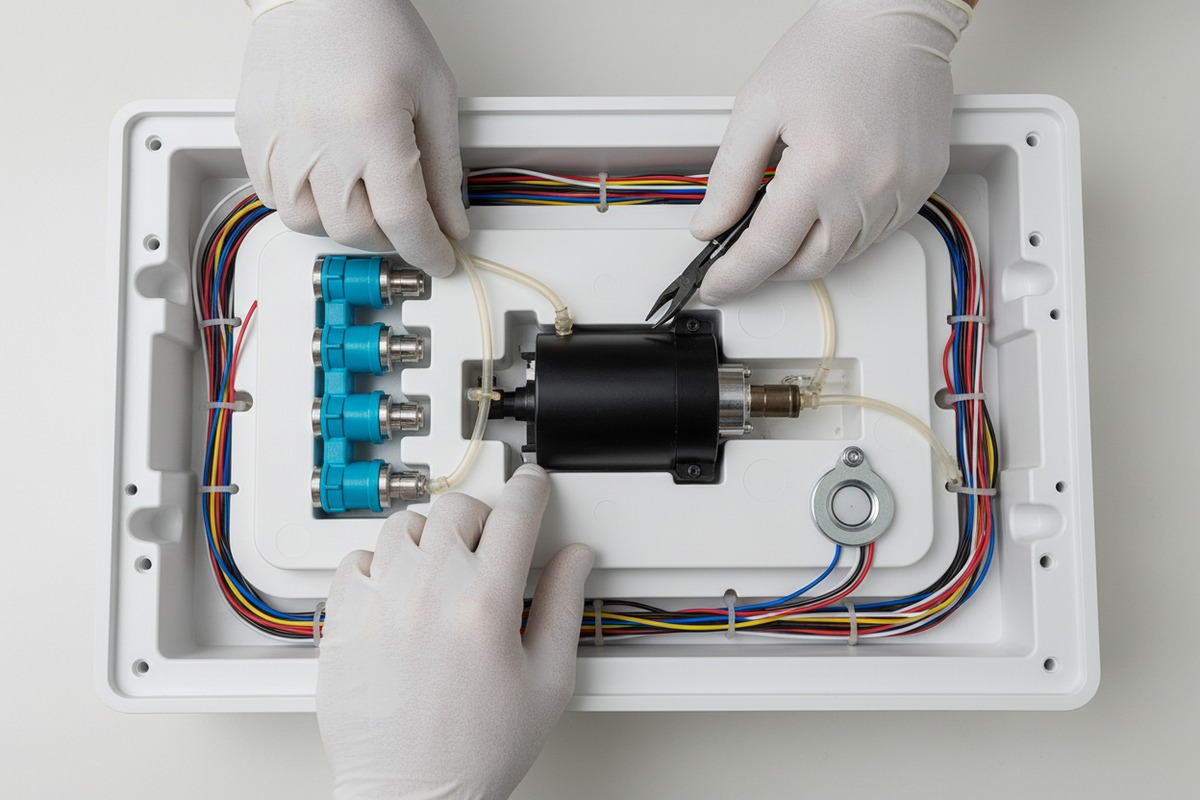

هل يمكنني تخصيص قالب الهيكل لضمان تميز علامتي التجارية في السوق؟

غالبًا ما نسمع من أصحاب العلامات التجارية الذين يريدون أن تبدو أجهزتهم فريدة من نوعها، وليست مثل أي منتج آخر ذي علامة تجارية بيضاء على Alibaba. يريدون شعارهم محفورًا على الهيكل، وألوانًا مخصصة، وأشكالًا مميزة. السؤال هو: هل يمكن للموردين تقديم تخصيص حقيقي، أم مجرد ملصقات على أغلفة عامة؟

نعم، يمكنك تخصيص قالب الهيكل بالكامل. يقدم الموردون الموثوقون نقش الشعار على جسم الجهاز وشاشة بدء التشغيل، وألوان مخصصة من خلال الأنودة أو الطلاء بالمسحوق، وأشكال غلاف فريدة، ولوحات واجهة تحمل علامات تجارية. اعمل مع الموردين الذين يقدمون استشارات DFM لتحقيق التوازن بين الجماليات وتكلفة الإنتاج.

خيارات العلامات التجارية للهياكل المخصصة

هيكلك هو واجهة علامتك التجارية. إليك خيارات التخصيص المتاحة:

دمج الشعار

• النقش بالليزر على الأسطح المعدنية
• النقش على الألواح البلاستيكية
• تخصيص شاشة البدء

اللون والتشطيب

• الأنودة للألمنيوم (ألوان متعددة)
• الطلاء بالمسحوق للمتانة
• التلميع الكهربائي لأسطح الفولاذ المقاوم للصدأ الصحية

تخصيص الهندسة

• أشكال حاويات مخصصة
• تكوينات منافذ فريدة
• مواضع مقابض مريحة

يمكن دمج شعارك بأناقة في شاشة بدء تشغيل الجهاز ونقشه على جسم الجهاز، مما يخلق هوية علامة تجارية متماسكة تميز منتجاتك عن المنافسين.

القولبة بالحقن مقابل التشغيل الآلي باستخدام الحاسب الآلي للتخصيص

بالنسبة للكميات المنخفضة إلى المتوسطة (100-500 وحدة)، يوفر التصنيع باستخدام الحاسب الآلي (CNC) المرونة دون الحاجة إلى استثمار مبدئي للقالب. بالنسبة للكميات الكبيرة (1000+ وحدة)، يقلل القولبة بالحقن من التكاليف لكل وحدة ولكنه يتطلب الالتزام بتصميم ثابت.

استشارة تصميم للتصنيع (DFM)

المورد الجيد لا يبني ما تطلبه فقط. بل يحسن تصميمك. تحدد استشارة DFM المشكلات المحتملة قبل الإنتاج:

• هل يمكن تصنيع التصميم بكفاءة؟
• هل سماكات الجدران متناسقة للقولبة بالحقن؟
• هل تسمح قنوات التبريد بإدارة حرارية مناسبة؟
• هل يمكن تبسيط التجميع؟

يساعدك هذا التعاون على تجنب إعادة التصميم المكلفة بعد اكتمال الأدوات. عندما نركز على تصميم الأدوات واستراتيجية التصنيع، نقدم حلاً أمثل لكل منتج.

قابلية التوسع للترقيات المستقبلية

صمم هيكلك مع مراعاة قابلية التوسع. يسمح لك الهيكل القابل للتوسع بما يلي:

• إضافة وحدات FIR (الأشعة تحت الحمراء البعيدة) أو EMS لاحقًا
• ترقية لوحات التحكم دون حاويات جديدة
• استبدال المكونات للصيانة دون تفكيك كامل

هذا يطيل عمر المنتج ويقلل تكاليف إعادة التصنيع. ضع في اعتبارك نقاط التثبيت القياسية والألواح القابلة للإزالة منذ البداية.

ما هي خطوات مراقبة الجودة التي يجب أن أطلبها لضمان متانة الهيكل المخصص؟

في خط الإنتاج الخاص بنا، رأينا ما يحدث عندما تكون مراقبة الجودة ضعيفة. يتم شحن دفعة. بعد ثلاثة أشهر، تبلغ العيادات عن وجود أغلفة متشققة، وخيوط تالفة، وتسرب للهواء. تتراكم مطالبات الضمان. سمعة علامتك التجارية تتأثر. السبب الجذري؟ تخطي عمليات الفحص والعمليات غير المتسقة.

طلب نظام إدارة جودة شامل (QMS) مع إجراءات موثقة، وفحوصات أثناء العملية في المراحل الرئيسية، والتحقق النهائي من الأبعاد باستخدام CMM، وتتبع المواد، واختبارات التدمير على وحدات العينة. طلب تقارير الفحص مع كل شحنة وتحديد معايير قبول واضحة قبل بدء الإنتاج.

أساس نظام إدارة الجودة (QMS)

يضمن نظام إدارة الجودة القوي جودة متسقة عبر كل دفعة. تشمل العناصر الرئيسية:

• التحقق من صحة العملية: يثبت أن عملية التصنيع تنتج باستمرار أجزاء متوافقة
• التحكم الإحصائي في العمليات: يراقب المعلمات الحرجة أثناء الإنتاج
• إجراءات التحكم في التغيير: يمنع التعديلات غير المصرح بها
• تتبع كامل: يربط المواد الخام بالمكونات النهائية

يتطلب القولبة بالحقن الطبي أنظمة إدارة جودة صارمة (معتمدة وفقًا لمعيار ISO 13485:2016) مع توثيق شامل وقابلية للتتبع طوال عملية الإنتاج. وينطبق هذا الصرامة نفسها على تشغيل الهيكل.

نقاط فحص أثناء العملية

الجودة ليست مجرد فحص نهائي. إنها مدمجة في كل خطوة:

تمر جميع أجهزة Canta Esthetic بعملية صارمة لمراقبة الجودة وتأتي مع ضمان لمدة 36 شهرًا. يتطلب هذا المستوى من الالتزام عمليات تفتيش في كل مرحلة.

اختبارات التدمير للمتانة

تتطلب بعض الاختبارات التضحية بوحدات عينة. تكشف هذه الاختبارات عن نقاط الضعف التي تفوتها الفحص البصري:

• دورات الضغط: يحاكي سنوات من دورات النفخ/التفريغ
• اختبار السقوط: يتحقق من مقاومة الصدمات أثناء الشحن
• اختبار الاهتزاز: يضمن بقاء المكونات آمنة في ظروف النقل
• التدوير الحراري: يختبر الاستقرار البعدي عبر نطاقات درجات الحرارة

بالنسبة لهياكل الضغط الهوائي التي يجب أن تتحمل ضغط 30-240 مم زئبق، والاهتزازات، والاستخدام اليومي، فإن هذه الاختبارات ضرورية.

الوثائق التي يجب أن تتلقاها

مع كل شحنة، اطلب:

1. شهادة المطابقة (CoC): يوضح أن الدفعة تلبي المواصفات
2. تقرير الفحص: يتضمن قياسات للأبعاد الهامة
3. شهادات المواد: يثبت تكوين المواد
4. سجلات العملية: يوثق معلمات الإنتاج
5. صور: دليل مرئي لنقاط الفحص

تدعم هذه الوثائق امتثالك التنظيمي وتوفر دفاعًا في حالة ظهور مشكلات.

تحديد معايير القبول

قبل الإنتاج، اتفق على معايير قبول محددة:

المعايير الواضحة تمنع النزاعات وتضمن اتفاق الجميع على معنى "المقبول".

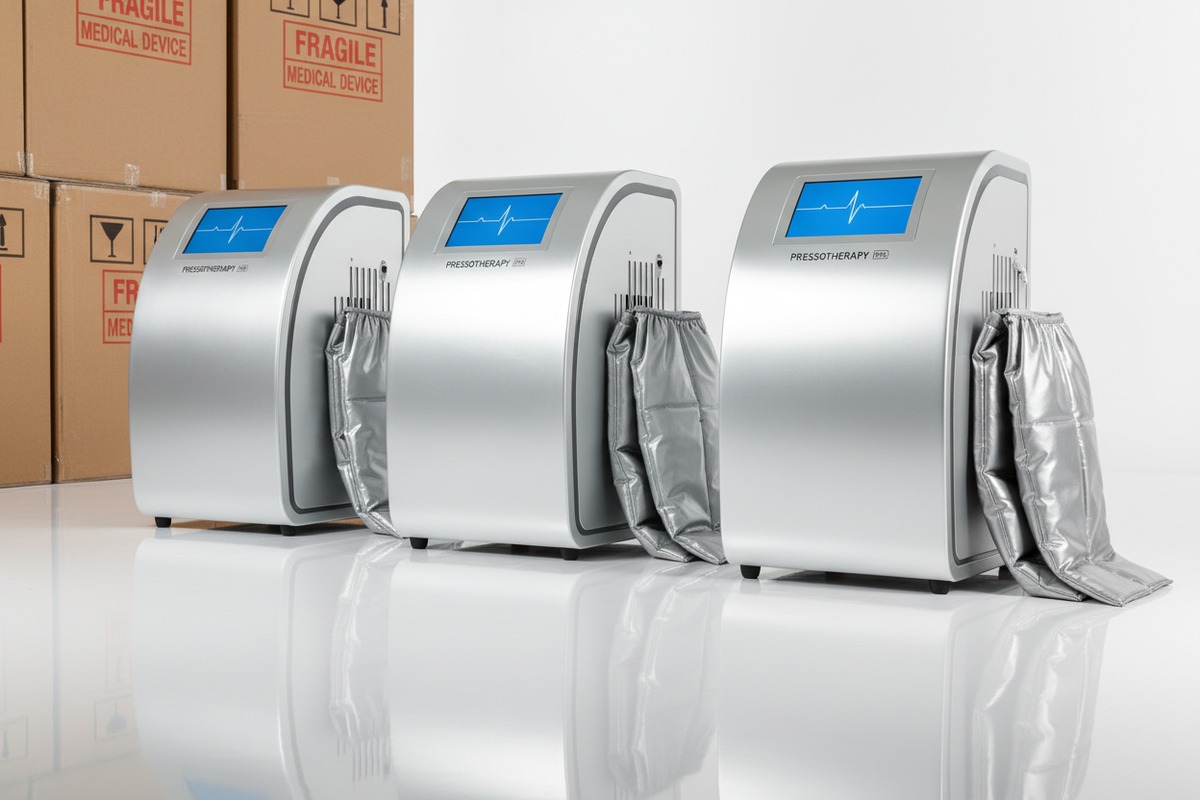

كيف سيؤثر الهيكل المصمم خصيصًا على سلامة الشحن والتعبئة من الباب إلى الباب؟

لقد قمنا بشحن آلاف أجهزة العلاج بالضغط إلى الولايات المتحدة وكندا وأوروبا. عندما يكون التغليف خاطئًا، نسمع عنه - أغلفة متضررة، ألواح متشققة، آلات تصل غير صالحة للعمل. تلف الشحن يدمر ثقة العملاء أسرع من أي مشكلة أخرى. ومع تصميمات الهيكل المخصصة، يصبح تحدي التغليف أكثر تعقيدًا.

يتطلب الهيكل المخصص تغليفًا مخصصًا. صمم حشوات إسفنجية لتتناسب مع الهندسة الدقيقة للهيكل، واستخدم صناديق مموجة مصنفة للوزن الإجمالي، وقم بتضمين مؤشرات للصدمات والميل، وامتثل لمعيار ISPM-15 لتغليف الخشب الدولي. اختبر التغليف من خلال اختبارات السقوط والاهتزاز المحاكاة قبل شحنات الإنتاج الكاملة.

الرابط بين تصميم الهيكل والتغليف

شكل الهيكل الخاص بك يؤثر بشكل مباشر على متطلبات التغليف. ضع في اعتبارك هذه العوامل أثناء تصميم الهيكل:

• الأبعاد الخارجية: تحديد حجم الصندوق وتكاليف الشحن
• توزيع الوزن: يؤثر على وضع التبطين
• الميزات الهشة: الأزرار البارزة أو الشاشات أو الموصلات تحتاج إلى حماية إضافية
• قوة التكديس: هل يمكن تكديس الصناديق دون سحقها؟

يقلل الحجم المناسب من استخدام المواد ويحمي المعدات أثناء الشحن. الهيكل المصمم مع مراعاة التعبئة يوفر المال على المواد والشحن.

مواد التعبئة والتغليف لآلات العلاج بالضغط

يمكن قص حشوات الرغوة حسب الطلب لتناسب شكل الجهاز، مما يوفر توسيدًا وعزلًا ممتازين. هذه الملاءمة المحكمة تقلل من الحركة وتمتص الصدمات.

الحماية من الصدمات والاهتزازات

تواجه الشحنات الطبية التعامل الخشن. احمِ هيكلك عن طريق:

1. توسيد مخصص: حد أدنى 2 بوصة من الرغوة على جميع الجوانب للإلكترونيات الهشة
2. مضلع مزدوج الجدار: للآلات التي تزيد وزنها عن 15 كجم
3. مؤشرات الصدمات: يكشف ما إذا كانت العبوة قد تعرضت لصدمة مفرطة
4. مؤشرات الميل: يوضح ما إذا تم التعامل مع الصندوق بشكل غير صحيح أثناء النقل

تعمل البطانة والحشو كحاجز واقٍ، يمتص الصدمات والاهتزازات التي قد تتلف الأجهزة بخلاف ذلك.

الامتثال للشحن الدولي

للشحن من الباب إلى الباب إلى الولايات المتحدة والاتحاد الأوروبي، تأكد من:

• الامتثال لمعيار ISPM-15: منصات خشبية وصناديق معالجة بالحرارة
• وضع علامات واضحة: "هش"، "هذا الجانب للأعلى"، تعليمات المناولة
• وثائق الجمارك: رموز النظام المنسق، فواتير تجارية، قوائم تعبئة
• اعتبارات درجة الحرارة: إذا كنت تشحن إلى مناخات قاسية، أضف عزلًا حراريًا

بدون الامتثال المناسب، يمكن تأخير الشحنات الطبية أو رفضها أو حتى تدميرها في الجمارك - مما يجعل من الضروري دمج حلول التعبئة المعتمدة من البداية.

اختبار السقوط ومحاكاة الاهتزاز

قبل الالتزام بتغليف الإنتاج، قم باختباره:

تثبت هذه الاختبارات أن عبواتك تحمي الهيكل عبر ظروف الشحن الفعلية. نحن نقدم حلول تغليف مخصصة مصممة لتلبية المتطلبات الفريدة لكل منتج.

تحسين الأبعاد لتكلفة الشحن

يتم حساب تكاليف الشحن حسب الوزن البعدي أو الوزن الفعلي - أيهما أكبر. الهيكل المصمم بشكل سيء بنسب غير مناسبة يزيد من تكاليف الشحن. صمم بهذه المبادئ:

• تقليل الأبعاد الخارجية مع الحفاظ على المساحة الداخلية
• تجنب الميزات المتدلية التي تتطلب صناديق كبيرة الحجم
• موازنة توزيع الوزن لمنع التلف أثناء التكديس
• استخدم تغليفًا معياريًا يتداخل بكفاءة على المنصات

من خلال مراعاة التعبئة والتغليف أثناء تصميم الهيكل، فإنك تقلل تكاليف الشحن لكل وحدة وتحسن موثوقية التسليم.

الخاتمة

تقييم قدرة أدوات الهيكل المخصصة أمر بالغ الأهمية لجودة آلات العلاج بالضغط. تحقق من الدقة الهندسية من خلال التفاوتات والشهادات. استكشف خيارات التخصيص الكاملة لتمييز العلامة التجارية. اطلب مراقبة جودة صارمة في كل مرحلة. صمم الهياكل مع مراعاة سلامة التعبئة والشحن. يجمع المورد المناسب كل هذه القدرات لتقديم آلات موثوقة وجاهزة للسوق.
