Как определить глубину проникновения аппарата ударно-волновой терапии при покупке?

Каждую неделю наш производственный отдел получает запросы от дистрибьюторов, купивших ударно-волновые аппараты, которые не могут достичь целевых тканей. миофасциальная боль ¹. Разочарование реально. Они вложили значительные средства в оборудование, которое не может лечить глубокие заболевания, оставляя своих клиентов в клиниках разочарованными и требующими возврата денег.

Чтобы определить глубину проникновения аппарата ударно-волновой терапии при покупке, проверьте характеристики зоны лечения 5 МПа, а не полагайтесь на маркетинговые заявления. Запросите документацию по профилю давления, уточните варианты насадок для различных глубин и проведите практическое тестирование контроля качества с помощью калиброванных измерительных инструментов перед окончательным оформлением заказа.

Это руководство проведет вас через точные методы проверки, которые мы используем в нашем производственном процессе. Вы узнаете, как давление в барах связано с глубиной проникновения, какие насадки подходят для ваших клинических нужд и как выбрать между радиальной и сфокусированной технологией.

Как я могу проверить, соответствует ли давление в баре требуемой глубине проникновения моего бренда?

Наша инженерная команда постоянно получает этот вопрос от новых OEM-партнеров. Многие покупатели путают показания давления в барах с фактической способностью проникать в ткани. Это недопонимание приводит к дорогостоящим ошибкам.

Давление в барах указывает на силу, генерируемую на поверхности аппликатора, а не на глубину проникновения в ткани. Чтобы проверить фактическую глубину проникновения, запросите у производителя документацию по зоне лечения 5 МПа, которая показывает абсолютный порог давления на определенных глубинах тканей, измеренных в сантиметрах.

Понимание взаимосвязи давления и глубины

Давление в барах и глубина проникновения связаны, но не эквивалентны. Когда наши инженеры по контролю качества тестируют устройства, они измеряют давление в нескольких точках в симулированной тканевой среде. Давление на поверхности аппликатора всегда превышает давление на глубине, потому что акустическая энергия рассеивается ² при прохождении через ткань.

Для радиальные ударно-волновые аппараты ³, типичная спецификация может показывать 4-6 бар на рукоятке. Однако это поверхностное давление значительно падает в пределах первых нескольких сантиметров. К тому времени, когда волна достигает глубины 3-4 см, эффективное давление может составлять всего 20-30% от показания на поверхности.

Сфокусированные устройства ⁴ работают иначе. Они концентрируют энергию в определенной фокусной точке. Сфокусированное устройство может генерировать более низкое поверхностное давление, но доставлять более высокое давление в фокусной зоне, расположенной на глубине 5-10 см под кожей.

Ключевые характеристики, которые следует запросить

Объяснение стандарта 5 МПа

Отраслевые эксперты рекомендуют оценивать зону лечения 5 МПа ⁵ вместо фокусной зоны -6 дБ. Измерение -6 дБ является относительным значением, основанным на пиковом давлении. Оно не говорит вам, достаточно ли давление на глубине для терапевтического эффекта.

Зона 5 МПа представляет собой абсолютный порог давления. При давлении 50 бар в тканях стабильно возникают биологические эффекты. При сравнении устройств от разных производителей это абсолютное измерение обеспечивает значимое сравнение.

Во время заводских приемочных испытаний мы предоставляем клиентам карты профиля давления. На них показана глубина проникновения по одной оси и величина давления, обозначенная цветовой кодировкой. Эта визуальная документация четко показывает, где концентрируется терапевтическая энергия.

Практические шаги проверки

Запросите тестовую сессию с реальным устройством. Используйте гелевые подушечки с согласованным импедансом для имитации тканей. Некоторые производители используют стопки гелевых подушечек разной толщины (0-9 см) для демонстрации распространения волны на разных глубинах. Сопрягающая среда должна соответствовать акустическим свойствам тканей для получения точных результатов.

Какие головки передатчика мне следует включить в мой OEM-заказ для нацеливания на различные глубины тканей?

При настройке заказов OEM на нашем предприятии выбор головки передатчика определяет клиническую универсальность вашего продукта. Неправильная комбинация ограничивает варианты лечения ваших клиентов. Правильная комбинация открывает несколько рыночных сегментов.

Включите в свой OEM-заказ как минимум три категории излучающих головок: головки малой глубины (фокусное расстояние 15 мм) для поверхностных состояний, головки средней глубины (30-50 мм) для стандартных мышечно-скелетных процедур и головки глубокого проникновения (60-120 мм) для хронических патологий, затрагивающих глубокие структуры, такие как тазобедренные суставы и поясничный отдел позвоночника.

Категории головок передатчиков по глубине

Наша линейка продуктов включает в себя несколько конфигураций передатчиков. Каждый из них предназначен для конкретных клинических применений в зависимости от требований к проникновению.

Соображения по радиальным передатчикам

Радиальные передатчики рассеивают энергию наружу от аппликатора. Они не могут фокусировать энергию на глубине. Однако различные размеры и геометрии головок влияют на паттерн проникновения.

Радиальные головки большего диаметра распределяют энергию по более широкой площади. Это хорошо работает при лечении обширных групп мышц. Головки меньшего диаметра концентрируют энергию в более узкой зоне, создавая немного более глубокое эффективное проникновение в локализованных областях.

Для радиальных устройств мы рекомендуем включить как минимум три размера головки: 6 мм для точной работы вокруг костных выступов, 15 мм для стандартной терапии триггерных точек и 35 мм для больших мышечных зон лечения.

Выбор фокусирующих передатчиков

Фокусирующие передатчики предлагают более драматическое изменение глубины. Геометрия фокусной зоны определяет, где именно концентрируется энергия.

Аппликаторы с кодами, такими как F7G3 или F10G10, указывают на конкретные фокусные параметры. Первое число обычно относится к глубине фокусировки, а второе — к геометрии фокусной зоны. При настройке заказов OEM мы объясняем клиническое значение каждого кода.

Системы с регулируемой глубиной фокусировки используют насадки-подставки. Эти проставки смещают фокусную точку ближе или дальше от поверхности кожи. Включение полного комплекта подставок добавляет значительную клиническую гибкость без необходимости использования дополнительных рукояток.

Влияние частоты на работу передатчика

Один и тот же передатчик производит различные характеристики проникновения при различных настройках частоты. Более низкие частоты (1-4 Гц) достигают большей глубины проникновения. Более высокие частоты (8-15 Гц) обеспечивают более поверхностное лечение с увеличенной плотностью импульсов.

Наши тесты показывают, что визуальные эффекты, указывающие на эффективное распространение волны, наиболее четко проявляются при настройках 8 Гц. Однако клинические протоколы часто используют различные частоты в течение одной лечебной сессии.

Создание вашего комплекта передатчиков

При ограниченном бюджете отдавайте приоритет преобразователям, соответствующим вашим основным показаниям к лечению. Вы всегда можете добавить специализированные головки позже. Наша философия модульного дизайна обеспечивает обратную совместимость.

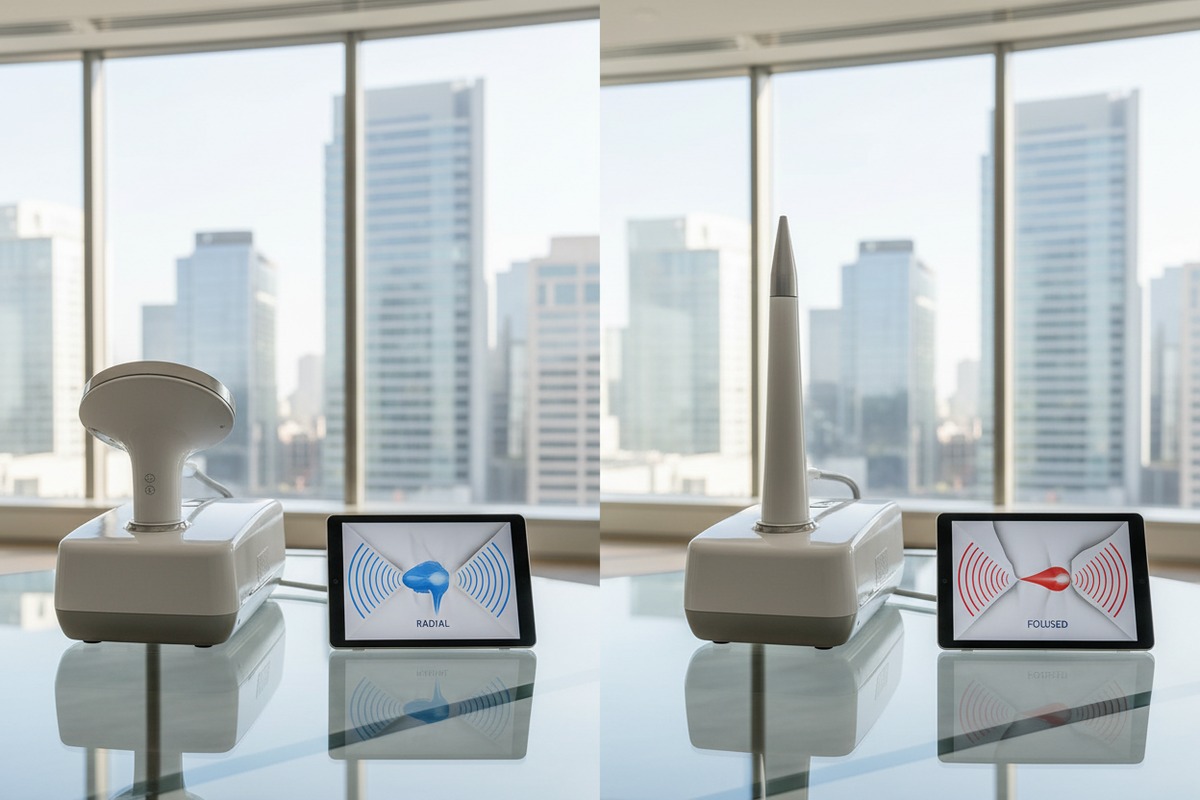

Следует ли мне выбрать радиальную или сфокусированную ударно-волновую технологию для удовлетворения потребностей моих клиентов в лечении?

Этот вопрос возникает почти в каждом консультационном звонке с новыми OEM-партнерами. Ответ полностью зависит от клинического спектра вашего целевого рынка. Неправильный выбор означает либо переплату за возможности, которые вам не нужны, либо недостаточную эффективность лечения, которое требуется вашим клиентам.

Выбирайте радиальную ударную волну для практики, занимающейся лечением в основном поверхностных состояний на глубине 3-4 см, включая миофасциальную боль и поверхностные тендинопатии. Выбирайте фокусированную ударную волну для практики, занимающейся лечением глубоких патологий на глубине 10-12 см, включая несросшиеся переломы, глубокие кальцификации и хронические тендинопатии. Многие успешные бренды предлагают обе технологии для максимального охвата рынка.

Как работает радиальная технология

Устройства радиальной ударной волны генерируют волновые импульсы с помощью пневматического механизма. Снаряд ударяет по наконечнику аппликатора, создавая волны, которые распространяются наружу от точки контакта. Максимальная энергия находится на поверхности кожи. Энергия постепенно уменьшается с глубиной.

Такая схема рассеивания делает радиальную терапию идеальной для лечения обширных участков поверхностных тканей. Покрытие волнами создает эффект "массажа" на больших зонах лечения. Комфорт пациента, как правило, выше, поскольку энергия распределяется, а не концентрируется.

Наши радиальные устройства достигают глубины проникновения до 3-4 см при клиническом использовании. Некоторые исследования указывают на эффективную глубину лечения около 2,5 см в плотных тканях человека. Эта возможность подходит для многих распространенных состояний в физиотерапии и спортивной медицине.

Как работает фокусированная технология

Устройства фокусированной ударной волны используют электромагнитные, электрогидравлические или пьезоэлектрические механизмы для генерации волн, которые сходятся в определенной фокусной точке. Энергия концентрируется, а не рассеивается. Фокусная зона получает значительно более высокое давление, чем окружающие ткани.

Такая концентрация позволяет лечить структуры, расположенные на глубине 10-12 см под поверхностью кожи. Некоторые клинические исследования сообщают об эффективном лечении на глубине 8 см в зависимости от состава тканей. Глубокие сухожилия, костные поверхности и кальциевые отложения становятся доступными мишенями.

Обратной стороной является более высокая плотность потока энергии в фокусной зоне. Такая концентрация может вызывать повышенный дискомфорт у пациента. Однако для глубоких патологий альтернативы не существует. Радиальные волны просто не могут доставить терапевтическую энергию к структурам на глубине более 4 см.

Сравнение клинического применения

Гибридное решение

Многие из наших OEM-партнеров выбирают гибридные платформы, предлагающие как радиальные, так и сфокусированные возможности. Такой подход обеспечивает максимальную клиническую универсальность. Одно устройство может использоваться для лечения как поверхностных состояний, требующих широкого охвата волнами, так и глубоких патологий, требующих концентрированной энергии.

При настройке гибридных систем мы гарантируем, что сфокусированные аппликаторы достигают истинной глубины проникновения (10-12 см), а не компромиссных промежуточных глубин. Некоторые конкуренты продают "полусфокусированные" устройства, которые не обладают истинными возможностями сфокусированной терапии. Наши инженерные стандарты поддерживают четкое разделение между категориями технологий.

Соображения стоимости и позиционирования на рынке

Устройства только с радиальным воздействием стоят дешевле в производстве и продаются по более низким ценам. Они подходят для клиник с ограниченным бюджетом, которым в основном требуется лечение поверхностных состояний. Сфокусированные устройства имеют премиальную цену, но открывают доступ к прибыльным рынкам лечения, таким как заживление костей и глубокие хронические заболевания.

Ваше позиционирование бренда определяет оптимальный выбор. Бренды среднего ценового сегмента часто добиваются успеха с предложениями только с радиальным воздействием. Премиальные бренды, как правило, требуют сфокусированных или гибридных возможностей, чтобы оправдать более высокую цену и эффективно конкурировать.

Как убедиться, что заявленная производителем глубина проникновения соответствует фактической производительности во время моей проверки контроля качества?

Наш отдел контроля качества ежедневно занимается этим процессом проверки. Мы видели слишком много случаев, когда опубликованные спецификации не соответствовали фактической производительности устройства. Защита вашего бренда требует строгих протоколов инспекции.

Во время инспекции контроля качества проверьте глубину проникновения с помощью калиброванных измерений гидрофона в стандартизированных тестовых средах, сравните результаты с документированными производителем профилями давления и протестируйте несколько единиц из производственной партии, чтобы подтвердить единообразие. Запросите отчеты об испытаниях, соответствующие стандартам IEC, и проведите независимую проверку третьей стороной для заказов на крупную сумму.

Основное оборудование и методы контроля качества

Профессиональная проверка требует специального испытательного оборудования. Гидрофоны измеряют акустическое давление в точных местах в тестовых средах. измерения гидрофона ⁶ Осциллографы отображают характеристики формы волны, включая время нарастания и пиковое давление. Калиброванные гелевые фантомы имитируют акустические свойства тканей.

Когда мы проводим заводские приемочные испытания для OEM-партнеров, мы используем стандартизированный протокол. Устройство работает на заданных настройках. Гидрофон записывает измерения давления на нескольких глубинах. Результаты сравниваются с документированными спецификациями в допустимых диапазонах погрешности.

Пошаговый протокол проверки

Во-первых, убедитесь, что тестовая среда соответствует стандартам. Температура влияет на акустические свойства. Качество геля для сопряжения влияет на передачу волн. Устраните переменные, которые могут исказить результаты.

Во-вторых, поместите гидрофон на заявленную фокусную глубину. Для устройства, заявляющего о проникновении на 60 мм, измерьте давление точно на глубине 60 мм в тестовой среде. Запишите значение.

В-третьих, постройте профиль давления, измеряя на нескольких глубинах. Создайте кривую, показывающую зависимость давления от глубины. Это выявит фактическую терапевтическую зону, а не только измерение в одной точке.

В-четвертых, протестируйте несколько устройств из одной производственной партии. Отдельные устройства могут отличаться. Выборка из трех-пяти устройств обеспечивает уверенность в однородности партии.

Тревожные сигналы во время инспекции

Требования к документации

Запросите полную техническую документацию перед инспекцией. Это включает IEC 61846:1999 ⁷ или отчеты об испытаниях, соответствующие IEC 63045:2021, показывающие параметры фокусной зоны. Должны быть четко указаны осевая и боковая протяженность зоны воздействия.

Карты профиля давления обеспечивают визуальное подтверждение. Они показывают глубину проникновения по одной оси и боковое распространение по другой, при этом величина давления указывается цветовым кодированием. Сравните предоставленную документацию с вашими фактическими измерениями.

Варианты проверки третьими сторонами

Для крупных заказов или новых поставщиков рассмотрите возможность независимого лабораторного тестирования. Аккредитованные испытательные лаборатории обеспечивают беспристрастную проверку. Стоимость обычно составляет 1-3% от стоимости заказа, но защищает от значительных сбоев качества.

Мы приглашаем наших OEM-партнеров посетить наше предприятие для проверки на месте. Ознакомление с производственным процессом, испытательным оборудованием и процедурами контроля качества укрепляет доверие. Мы придерживаемся политики открытых дверей для инспекций клиентов.

Установление стандартов постоянного контроля качества

Документируйте ваши требования к инспекции в договоре купли-продажи. Укажите допустимые диапазоны допусков (обычно ±10% для измерений давления). Определите протокол отбора проб для производственных партий. Включите положения о повторном тестировании, если первоначальные образцы не пройдут проверку.

Регулярные аудиты поставщиков поддерживают качество с течением времени. Первоначальные производственные партии часто получают больше внимания, чем последующие. Периодические внезапные инспекции обеспечивают соответствие стандартам.

Заключение

Определение аппарат ударно-волновой терапии ⁹ глубина проникновения требует понимания взаимосвязи давления в стержне, выбора подходящих головок передатчика, выбора между радиальными и сфокусированными технологиями, а также внедрения строгих протоколов проверки контроля качества. Ваши инвестиции в надлежащую оценку защищают репутацию вашего бренда и гарантируют, что ваши клиенты получат оборудование, которое действительно соответствует их клиническим потребностям.
