Как поставщик косметологического оборудования, я понял, что даже лучшая технология выходит из строя, если игнорируется совместимость по питанию — это часто является скрытой причиной проблем с оборудованием за рубежом.
Чтобы обеспечить совместимость напряжения и частоты для импортируемых аппаратов ударно-волновой терапии в США, поставщики должны подтвердить, что устройство безопасно работает от сети 120 В, 60 Гц. Это означает проверку шильдика, подтверждение данных производителя, использование двухвольтных конфигураций или безопасных преобразователей, правильное заземление и тестирование производительности перед использованием пациентом.
Надлежащие проверки совместимости защищают как оборудование, так и репутацию клиники. Ниже мы подробно рассмотрим, что требуется от клиник в США, что должны предлагать поставщики, как можно использовать преобразователи и как проверить производительность перед установкой.
Какое напряжение требуется в клиниках США?
Как производитель, экспортирующий косметические устройства, я всегда дважды проверяю местные стандарты электропитания клиники перед производством — никакие предположения не являются безопасными при работе с глобальными колебаниями напряжения.
Большинство клиник в США работают от однофазной сети 120 В, 60 Гц, хотя некоторые учреждения предлагают линии 208–240 В для тяжелого медицинского оборудования. Знание типа цепи и спецификации розетки — первый шаг перед отправкой или установкой.
В Соединенных Штатах используется номинальное напряжение 120 В and a частотой 60 Гц— как определено Национальным электротехническим кодексом США (NEC) 1.
Большинство амбулаторных и салонных клиник используют стандартные NEMA 5-15 2 или розетки 5-20. Для более крупных медицинских устройств в некоторых помещениях имеются розетки на 208–240 В, такие как NEMA 6-20.
Понимание мощности цепи так же важно. Цепь на 15 А поддерживает около 1440 Вт непрерывно, в то время как цепь на 20 А поддерживает около 1920 Вт. Это означает, что аппарат для ударно-волновой терапии, потребляющий 600–800 Вт, может безопасно работать от розетки 120 В/15 А при условии, что другие мощные устройства не используют ту же цепь.
Неправильное соответствие напряжения может привести к плохой производительности, нестабильной выходной мощности или даже необратимому повреждению. Клиники всегда должны проверять тип розетки и мощность цепи перед подключением импортного оборудования.
Типичные розетки в клиниках США
| Тип розетки (NEMA) | Напряжение | Сила тока | Общее использование |
|---|---|---|---|
| 5-15R | 120 В | 15 А | Стандартные процедурные кабинеты |
| 5-20R | 120 В | 20 А | Кабинеты для лечения или проведения процедур |
| 6-15R / 6-20R | 208–240 В | 15–20 А | Более крупные косметические или медицинские аппараты |
| L5-20R | 120 В | 20 А | Выделенные линии оборудования |
Предоставляют ли поставщики двухвольтные варианты?
По моему опыту, предложение двухвольтных аппаратов предотвращает задержки, проблемы с гарантией и недовольство клиентов — это одно из лучших дизайнерских решений для международной торговли.

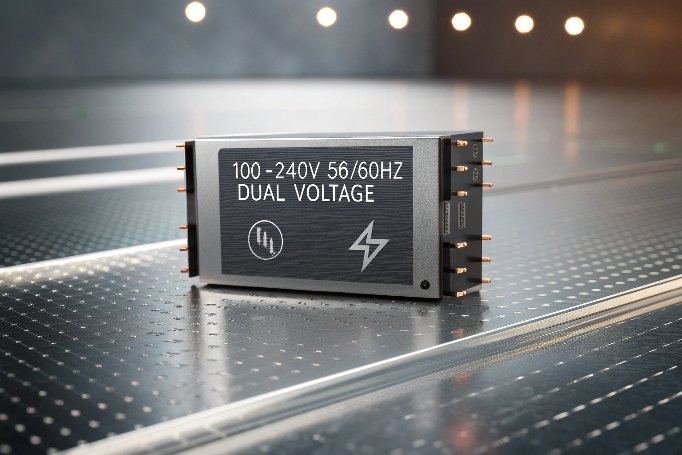

Да, многие профессиональные поставщики теперь предлагают двухвольные (100–240 В, 50/60 Гц) аппараты ударно-волновой терапии. Эти модели могут безопасно работать по всему миру без необходимости использования внешних трансформаторов, при условии использования правильной вилки и предохранителя.

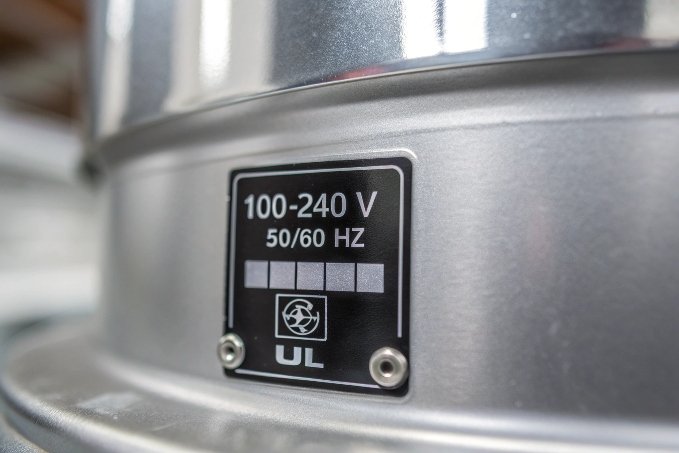

Двухвольная конструкция использует импульсный источник питания— аналогичный тем, что определены в IEC 60950 3— или многоотводный трансформатор который автоматически адаптируется к местным условиям электропитания. Это делает международную эксплуатацию беспроблемной. Поставщик должен четко указать этот диапазон на паспортной табличке или в техническом описании.
Аппараты, не являющиеся двухвольными, обычно настраиваются на 220–240 В, 50 Гц. В таких случаях поставщик должен либо предоставить модуль питания для США, либо рекомендовать внешний преобразователь, рассчитанный на мощность аппарата.
Поставщики также должны письменно уточнить следующие детали:
- Диапазон входного напряжения и частоты (например, 100–240 В, 50/60 Гц)
- Потребляемая мощность (ватты или амперы)
- Тип вилки и шнура (NEMA 5-15P для использования при 120 В)
- Знаки сертификации (соответствие UL, CE или IEC 60601)
Подтвердив эти моменты заранее, импортеры избегают дорогостоящей ошибки получения несовместимых машин.
Можно ли безопасно использовать преобразователи?
Всякий раз, когда клиент запрашивает модель на 230 В для клиники на 120 В, я объясняю, что преобразователи работают нормально — если выбрать их с умом. Опасность заключается в использовании преобразователей недостаточной мощности или без заземления.

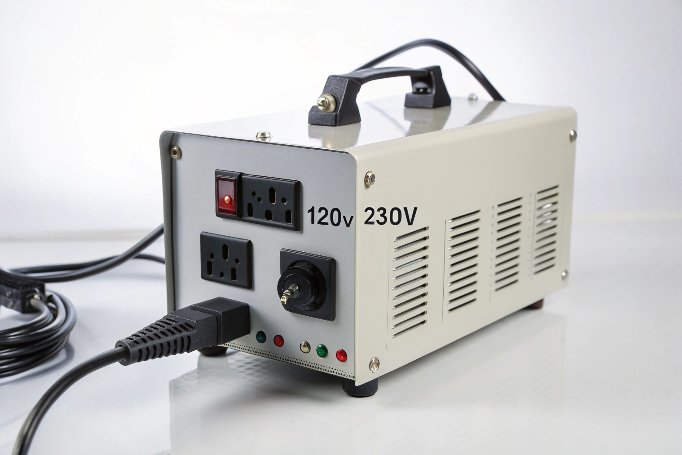

Преобразователи можно использовать безопасно, если они имеют соответствующий рейтинг и сертификацию. Повышающие трансформаторы могут повысить напряжение с 120 В до 230 В, но они должны иметь мощность как минимум на 25–50% выше максимальной мощности машины и включать надежное заземление.
Преобразователи доступны в нескольких видах: повышающие трансформаторы, разделительные трансформаторы, и частотные преобразователи. Изолирующие типы часто требуются по UL 60601-1 4 для обеспечения электрической безопасности медицинского класса.
При выборе преобразователя:
- Размер имеет значение. Выберите тот, который рассчитан как минимум на 1,25 × мощность машины.
- Правильно заземлите. Убедитесь, что корпус преобразователя заземлен в соответствии с Кодексом NFPA 99 для медицинских учреждений 5.
- При возможности используйте изоляцию. Это повышает безопасность и снижает помехи.
- Избегайте дорожных адаптеров. Они не предназначены для нагрузок медицинского класса.
Частотные преобразователи необходимы только в том случае, если оборудование включает в себя асинхронный двигатель переменного тока, работающий только на 50 Гц — см. Зависимость частоты асинхронного двигателя переменного тока 6 для получения более подробной информации.
Как проверить совместимость перед использованием?
Перед отправкой любого косметологического оборудования я настаиваю на проверке питания — раннее выявление несоответствия электропитания защищает как нашу репутацию, так и безопасность клиента.
Для проверки совместимости перед использованием клиники или импортеры должны проверить напряжение и частоту сети с помощью измерительного прибора, проверить заземление, провести испытание питания без нагрузки и запустить машину под наблюдением не менее 30 минут, контролируя стабильность.
Следуйте этим шагам тестирования, ссылаясь на Безопасность измерительного оборудования IEC 61010 7:
- Визуальный осмотр: Проверьте состояние шнура питания, вилки и розетки.

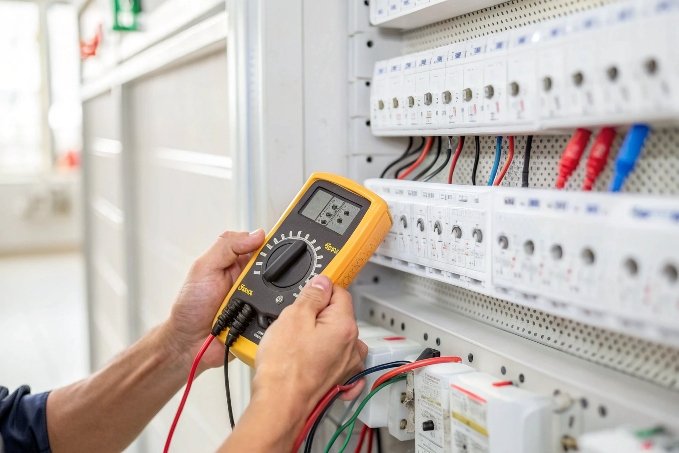

- Измерение напряжения: Проверьте напряжение в розетке (около 120 В).
- Проверка преобразователя: Измерьте выходное напряжение преобразователя, если он используется (около 230 В).
- Проверка заземления: Используйте тестер непрерывности для проверки соединения защитного заземления.
- Эксплуатационное испытание: Включите машину и следите за ее работой.
- Испытание на обкатку: Работайте в течение 30 минут для обеспечения тепловой стабильности.
Дополнительная полевая проверка может последовать Руководящие принципы OSHA по электробезопасности 8.
Почему заземление и частота имеют значение
Правильное заземление обеспечивает безопасность оператора и стабильную подачу энергии. Неправильное заземление может привести к утечке тока, превышающей пределы IEC 60601-1 9.
Аналогично, несоответствие частот влияет на схемы синхронизации и воздушные компрессоры в ударно-волновых системах. Большинство твердотельных систем допускают как 50, так и 60 Гц, но компрессоры с приводом от двигателя могут потребовать специальной настройки — см. Рекомендации IEEE Std 519 по качеству электроэнергии 10.
Заключение
Подтверждение совместимости напряжения и частоты несложно, но критически важно. Проверяя спецификации, используя правильные преобразователи и проводя тестирование перед использованием, импортированные ударно-волновые терапевтические аппараты могут работать безопасно и надежно в клиниках США.
Сноски
1. U.S. National Electrical Code (NEC) defines 120 V/60 Hz residential and commercial standards. ↩︎
2. NEMA plug and receptacle standards overview. ↩︎
3. IEC 60950 switching power supply safety requirements. ↩︎
4. UL 60601-1 medical-grade isolation and leakage current limits. ↩︎
5. NFPA 99 grounding and wiring codes for health facilities. ↩︎
6. Variable-frequency drive and AC motor speed relationships. ↩︎
7. IEC 61010 instrument safety when using multimeters. ↩︎
8. OSHA electrical safety and testing procedures. ↩︎
9. IEC 60601-1 limits for patient and operator leakage currents. ↩︎
10. IEEE 519 guidance on frequency and harmonic quality in power systems. ↩︎
